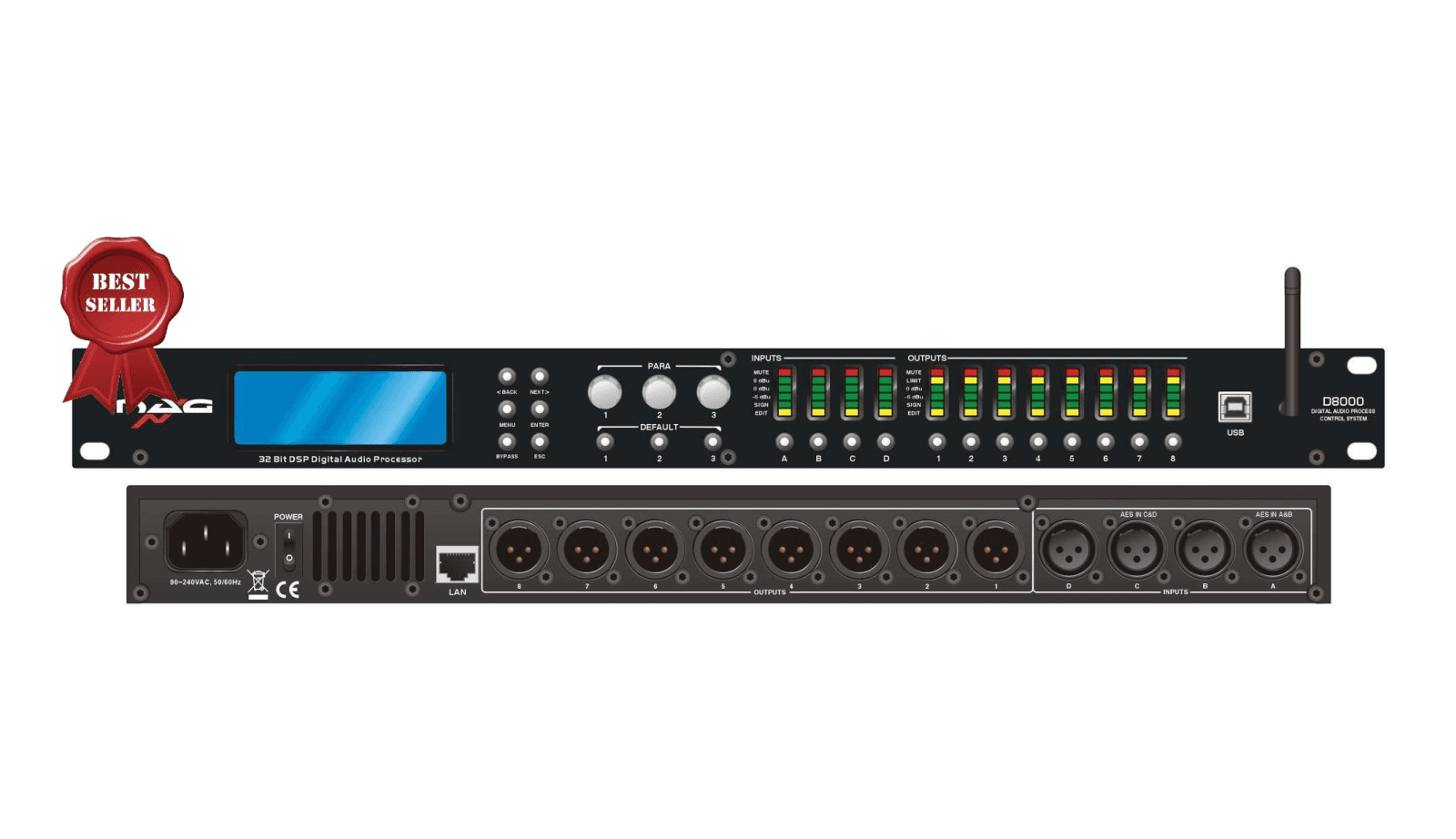

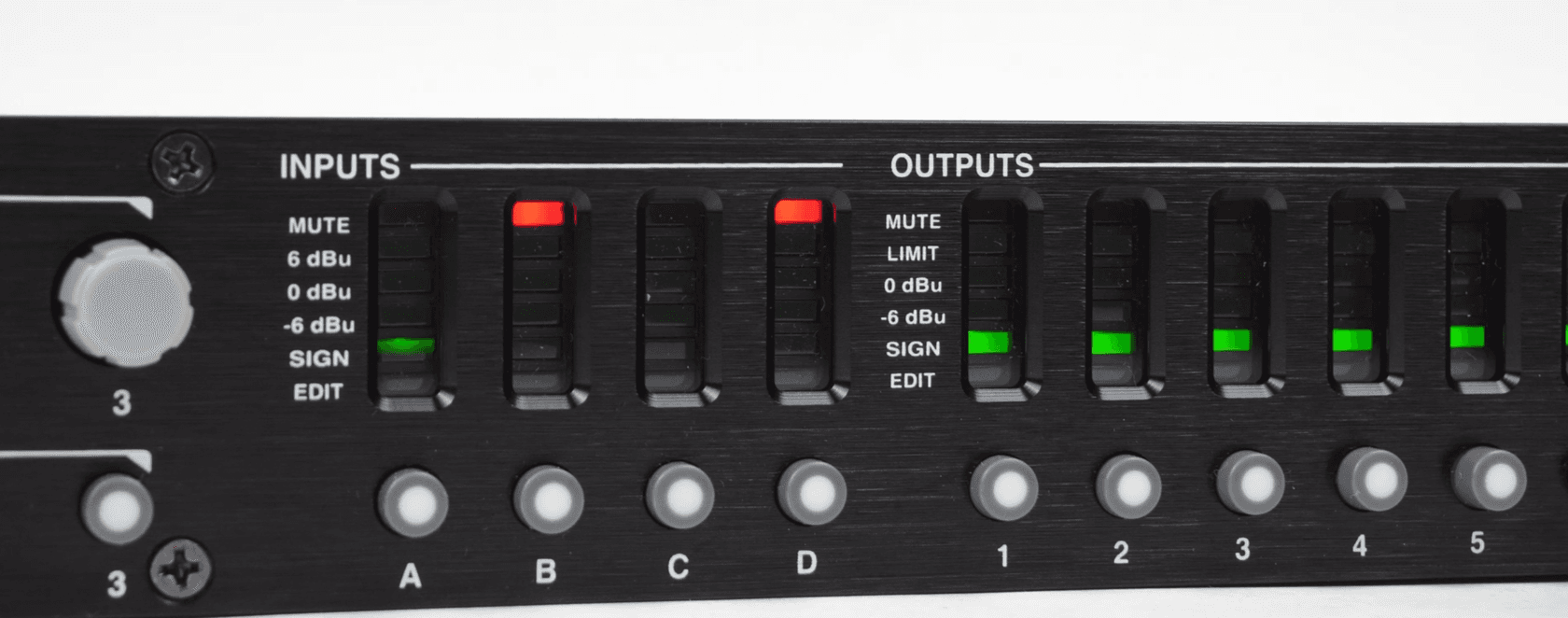

Передняя и задняя панели
NAG D-8000 WI-FI
Корректор-контроллер 4 × 8
Многофункциональный корректор-контроллер акустических систем 4 × 8 с разрядностью 192 кГц / 32 бит и управлением по Wi-Fi, USB и Ethernet. Оптимальное согласование акустических систем и усилителей мощности в комплектах любой мощности.
Без НДС · Гарантия 2 года · EAC
Корректор-контроллер акустических систем NAG D-8000 Wi-Fi — многофункциональный прибор для оптимального согласования акустических систем и усилителей мощности в комплектах для озвучивания. Процессор подходит для систем различной мощности.
По техническим характеристикам и применяемым компонентам D-8000 Wi-Fi аналогичен Nova Craaft Audio HD8000 и поддерживает пресеты для Nova Craaft Audio.
D-8000 поддерживает замену каналов по философии LINK: любой канал в интерфейсе программы управления может быть связан с любым физическим разъёмом контроллера-корректора, что значительно упрощает изменение коммутации. Все настройки можно выгрузить в виде таблицы и распечатать или сохранить в PDF — это упрощает подготовку больших проектов.
Почему D-8000
ЦАП Burr-Brown PCM1798
Современный АЦ/ЦА-преобразователь PCM1798 — один из лучших на рынке, применяется в том числе в Hi-End-технике.
Wi-Fi · USB · LAN
Подключение напрямую по USB, в локальную сеть по RJ-45 или по Wi-Fi. Процессор может работать и как самостоятельная точка доступа.

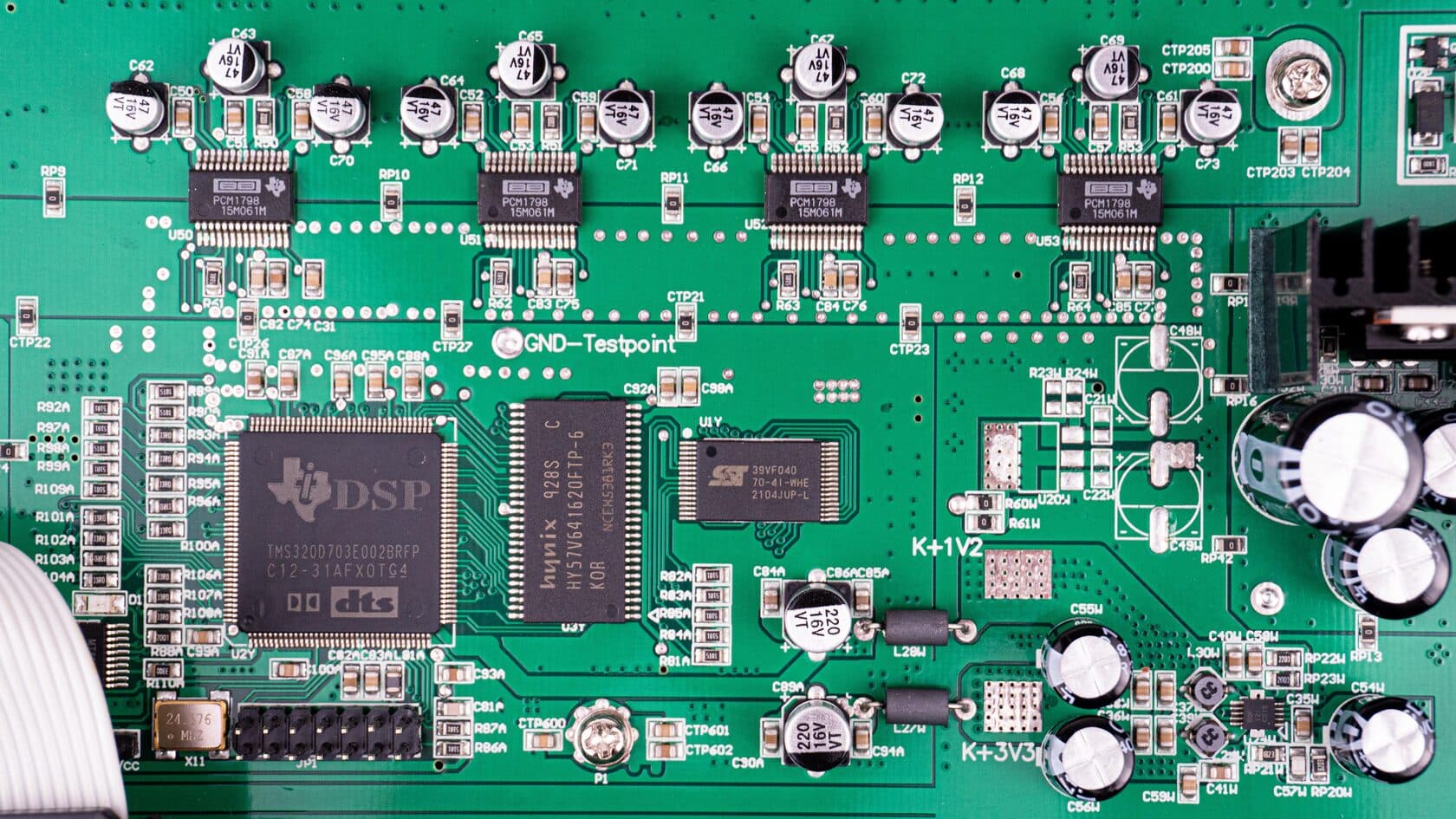

DSP Texas Instruments
Сердце устройства — чип TMS320D703E002BRFP. Обработка сигнала 192 кГц / 32 бит по каждому каналу.
Философия LINK
Любой канал в программе связывается с любым физическим разъёмом — коммутация меняется в пару кликов.

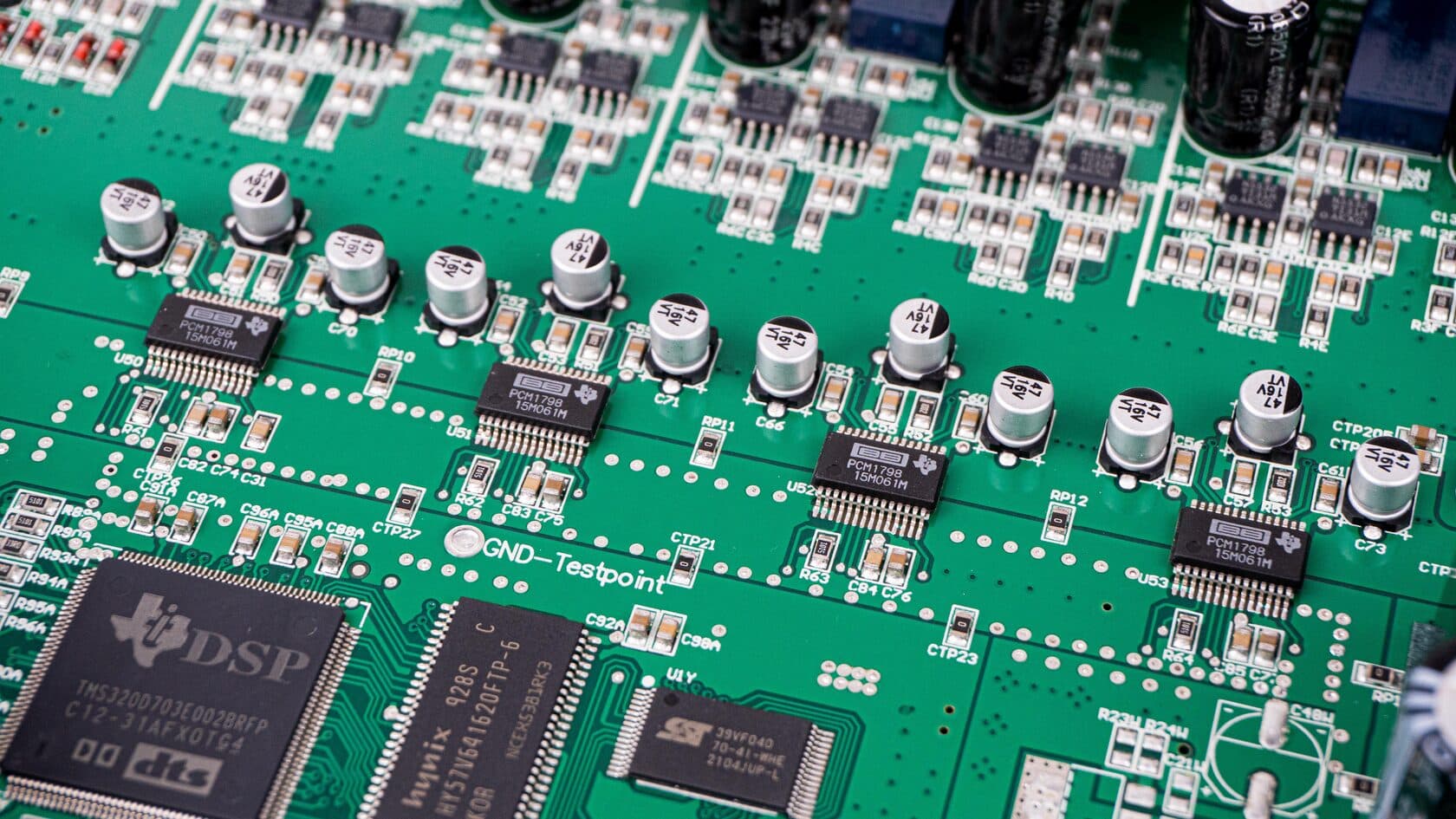

Внутри — техника уровня Hi-End
В основе D-8000 — преобразователи и DSP, на которых строят аппаратуру высшего класса.
24-битный ЦАП · 192 kHz · применяется в Hi-End-технике
DSP-ядро · 32 бит / 192 kHz обработки
Входы 1 и 3 · стандарт AES/EBU

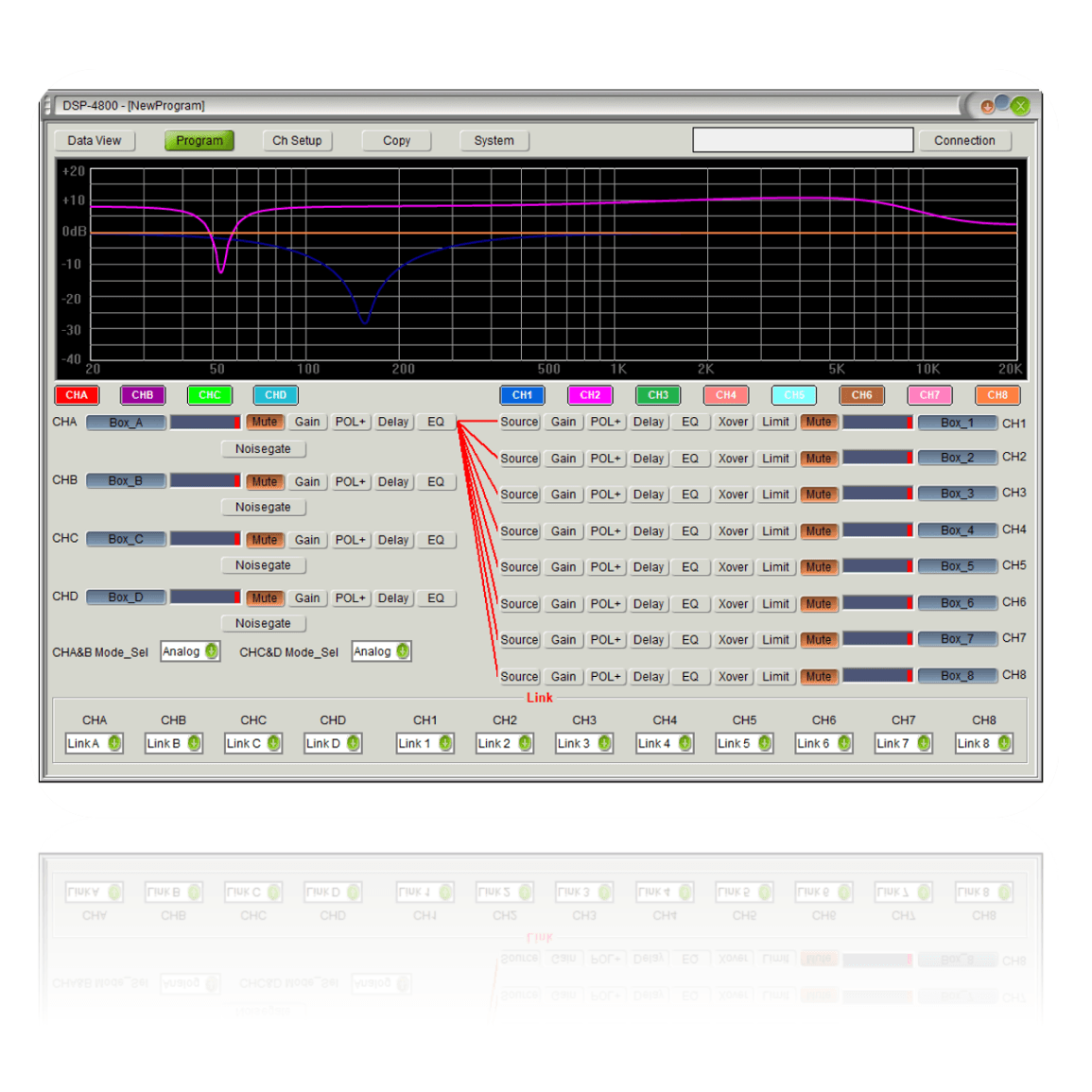

Полный контроль с одного экрана
Маршрутизация каналов, включение и выключение, уровень сигнала и кривые коррекции в реальном времени. До 250 подключённых процессоров одновременно, до 30 пресетов с быстрым вызовом с передней панели.

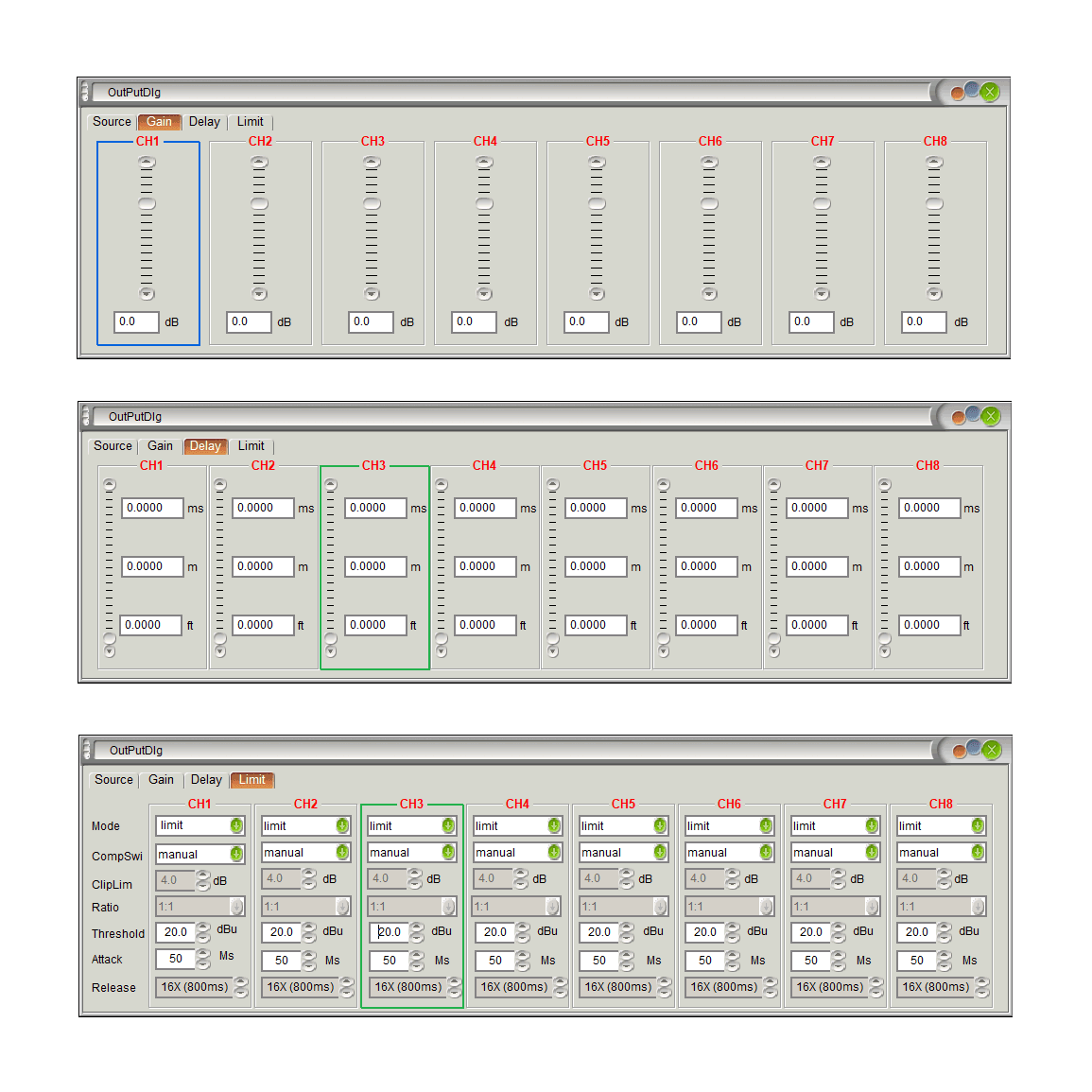

Настройка каналов
Каждый параметр — в отдельном диалоговом окне.

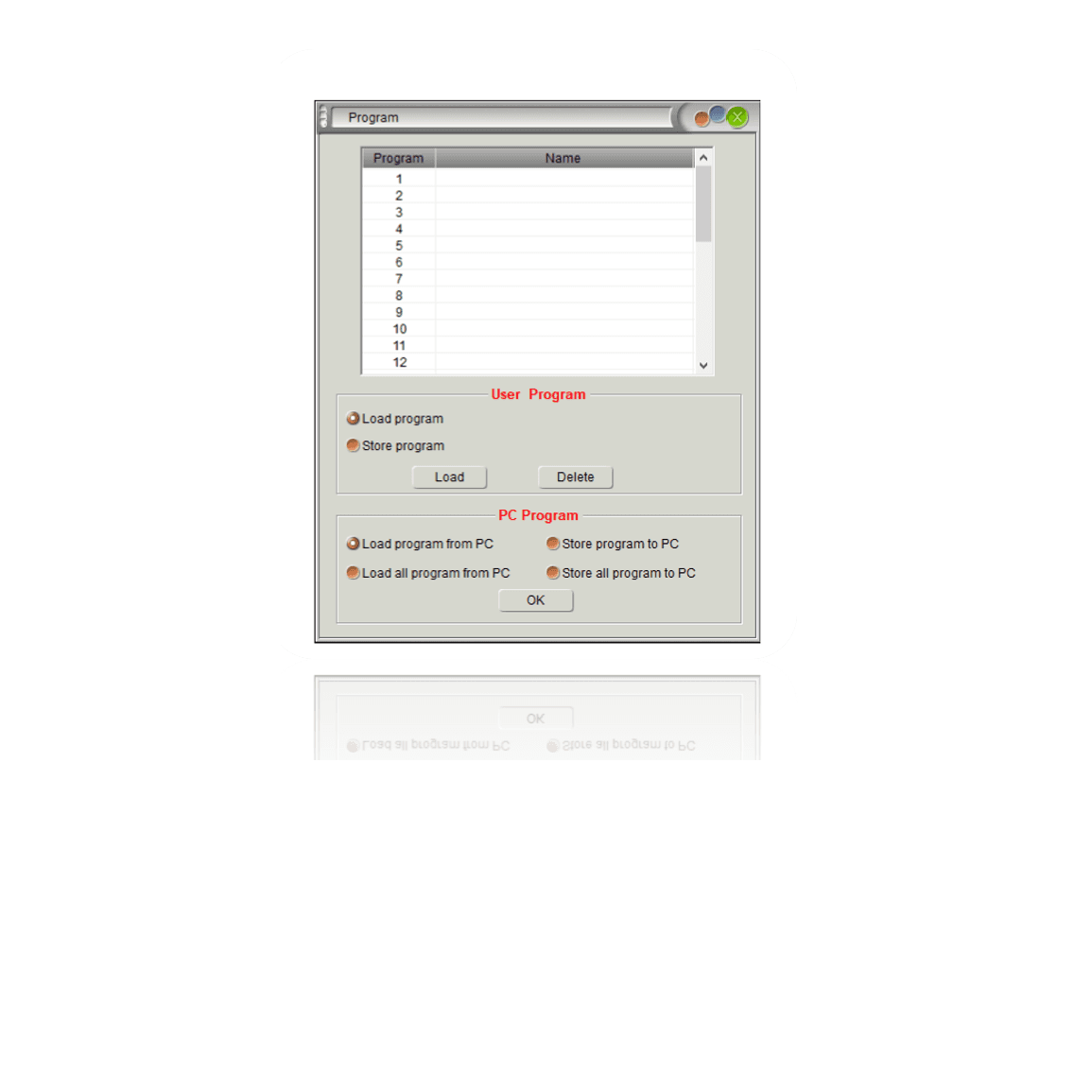

Менеджер пресетов
До 30 конфигураций, быстрый вызов с передней панели.

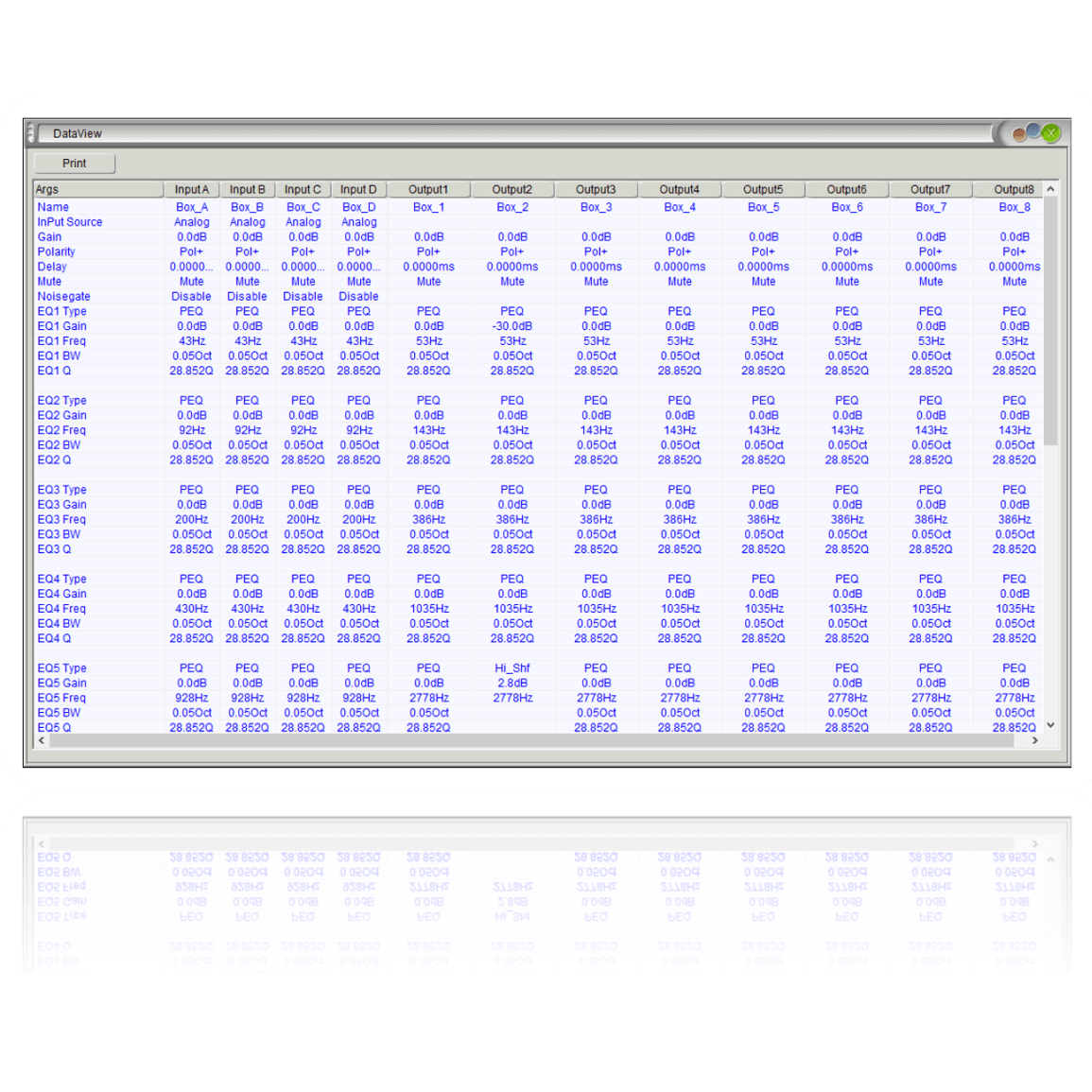

Табличный вид
Выгрузка настроек в таблицу, печать и экспорт в PDF.
Копирование канала
Перенос настроек на другой канал в один клик.
Характеристики
Основные характеристики
| Аналоговый вход | 4-канальный электронно-симметричный, разъём XLR |
|---|---|
| Цифровой вход | 2 входа стандарта AES/EBU (вход 1 и 3) |
| Входной импеданс | симметричный >20 кОм, несимметричный >10 кОм |
| Ослабление синфазного сигнала | >65 dB, 50 Гц – 10 кГц |
| Аналоговый выход | 8-канальный электронно-симметричный, разъём XLR |
| Выходной импеданс | <60 Ом |
| Минимальная нагрузка | 600 Ом |
| Макс. выходной уровень | +20 dBu при нагрузке 600 Ом |
| Частотный диапазон | ±0,5 dB при 20 Гц – 20 кГц |
| Динамический диапазон | >115 dB при 20 Гц – 20 кГц |
| Искажения | <0,015 % @ 1 кГц, +18 dBm |
| Максимальная задержка | 1000 мс (346 м) на каждом входе и выходе |
| Усиление на входе | −40 dB ±15 dB, шаг ±0,1 dB |
| Усиление на выходе | −40 dB ±15 dB, шаг ±0,1 dB |
Параметрический эквалайзер
| Фильтр | 6 полос на каждый выход, 8 полос на каждый вход |
|---|---|
| Усиление на фильтре | +15 dB … −30 dB, шаг 0,1 dB |
| Центральная частота | 20 Гц – 20 кГц, шаг 1/36 октавы (368 положений) |
| Добротность | от 0,4 до 28,8 (Q от 3 до 0,05) |
Фильтры ВЧ и НЧ
| ФВЧ | 10 Гц – 16 кГц, шаг 1/36 октавы |
|---|---|
| ФНЧ | 60 Гц – 22 кГц, шаг 1/36 октавы |
| Типы фильтров | Линквиц-Райли, Бессель, Баттерворт, Hi-shelf, Low-shelf |
Компрессор и лимитер
| RMS-компрессор · порог | от +20 dBu до −20 dBu |
|---|---|
| Время атаки | 0,30 – 90 мс |
| Время затухания | 1,2 – 2880 мс |
| Пиковый лимитер · порог | от +20 dBu до −20 dBu |
Память и питание
| Количество ячеек памяти | 30 пресетов |
|---|---|
| Напряжение сети | 100 – 250 В |
| Частота питающей сети | 40 – 70 Гц |
