Передняя панель
NAG F-8
Процессор 4 × 8 с FIR и Wi-Fi
Цифровой контроллер-корректор 4 × 8 серии NAG F с FIR-фильтрами и управлением по Wi-Fi. DSP ADAU1452 и преобразователи ES9018K2M, поканальный PEQ с переключением IIR↔FIR, FIR-режим до 512 taps, 24 пресета с паролями.
Без НДС · Гарантия 2 года · EAC
Процессор NAG F-8 - цифровой контроллер-корректор 4 × 8 серии NAG F с FIR-фильтрами и управлением по Wi-Fi.
В основе - DSP ADAU1452 и преобразователи ES9018K2M. Поканальный PEQ с переключением IIR↔FIR, FIR-режим до 512 taps, кроссоверы Linkwitz-Riley, Bessel и Butterworth до 48 dB/oct. 24 пресета с индивидуальными паролями и блокировкой каналов.
Почему F-8
Wi-Fi / Ethernet / USB
Подключение по USB, RS-232/RS-485 и Ethernet с сетевой группировкой. Опциональный Wi-Fi-модуль для беспроводного управления.
FIR до 512 taps
До 512 taps на каждый выход, конвертация IIR→FIR, импорт измерительных кривых для авто-EQ и фазовой коррекции.
Гибкий DSP
8 полос PEQ, Shelf, Notch, Band-Pass, All-Pass. Кроссоверы Linkwitz-Riley / Bessel / Butterworth, 12/18/24/48 dB/oct.
Память и защита
24 пользовательских пресета, пароль на каждую ячейку и отдельный канал.
Hi-Fi ЦАП и АЦП
Преобразователи ES9018K2M и DSP ADAU1452: THD+N < 0.002 %, SNR ≥ 100 dB, переходное затухание > 88 dB.
32-битное ядро обработки.
32-битное преобразование A/D и D/A.
Независимо на каждом входе и выходе.

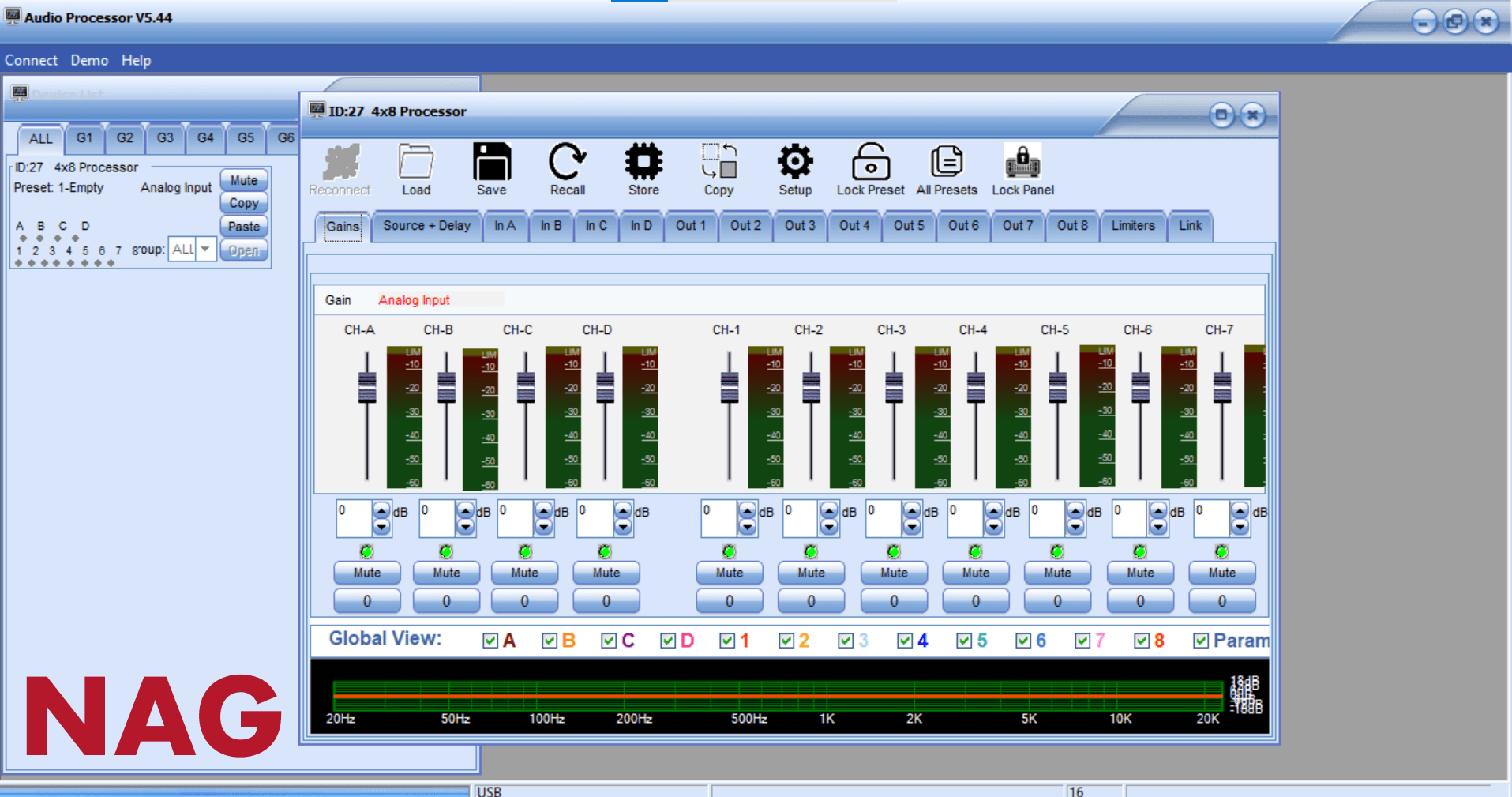

Управление по входам и выходам
Gains View, маршрутизация с задержкой, поканальный PEQ с переключением IIR↔FIR и FIR-режим до 512 taps.

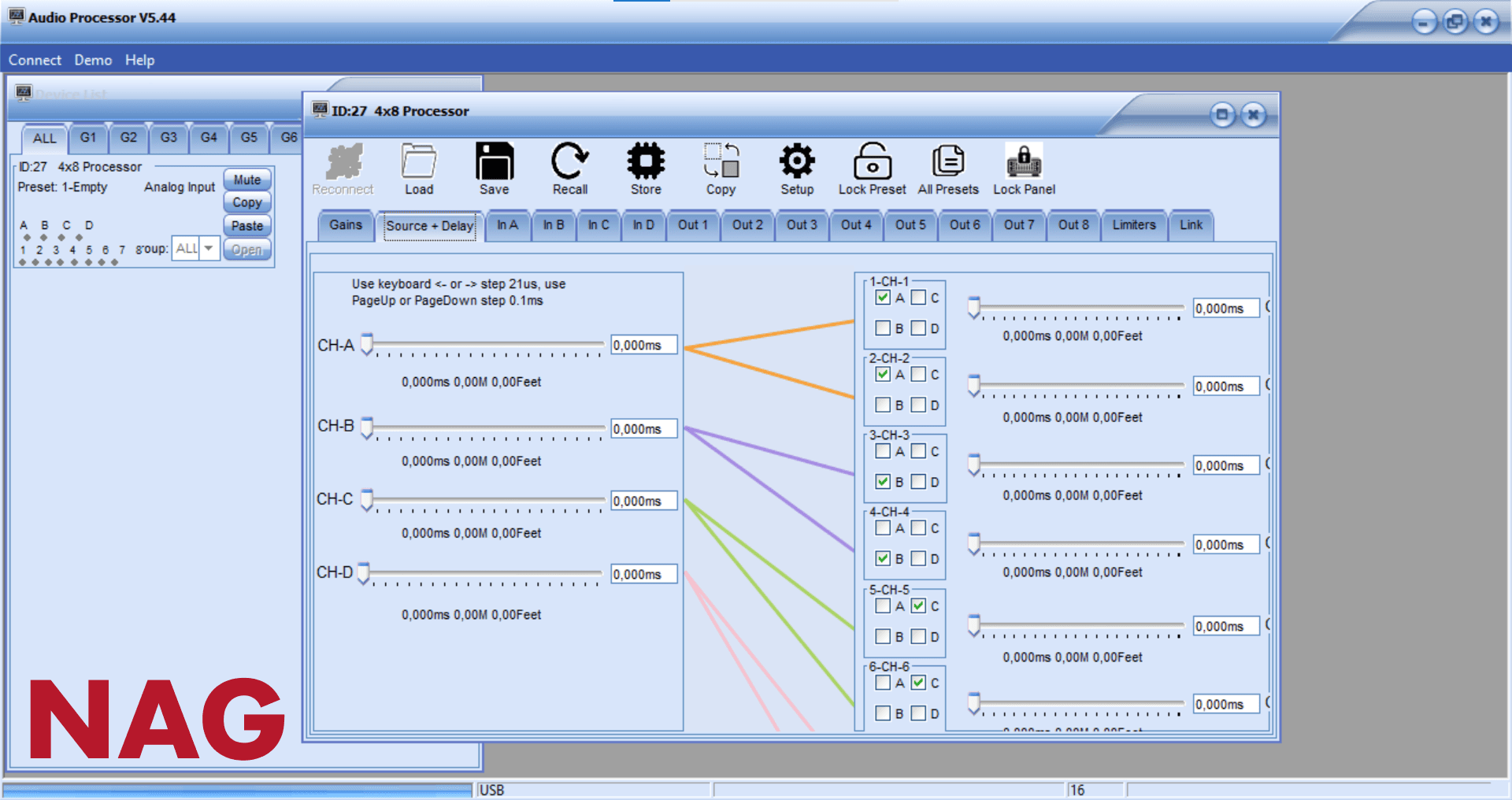

Матрица маршрутизации
Выбор, какие входы идут на какие выходы. Задержка в миллисекундах и метрах.

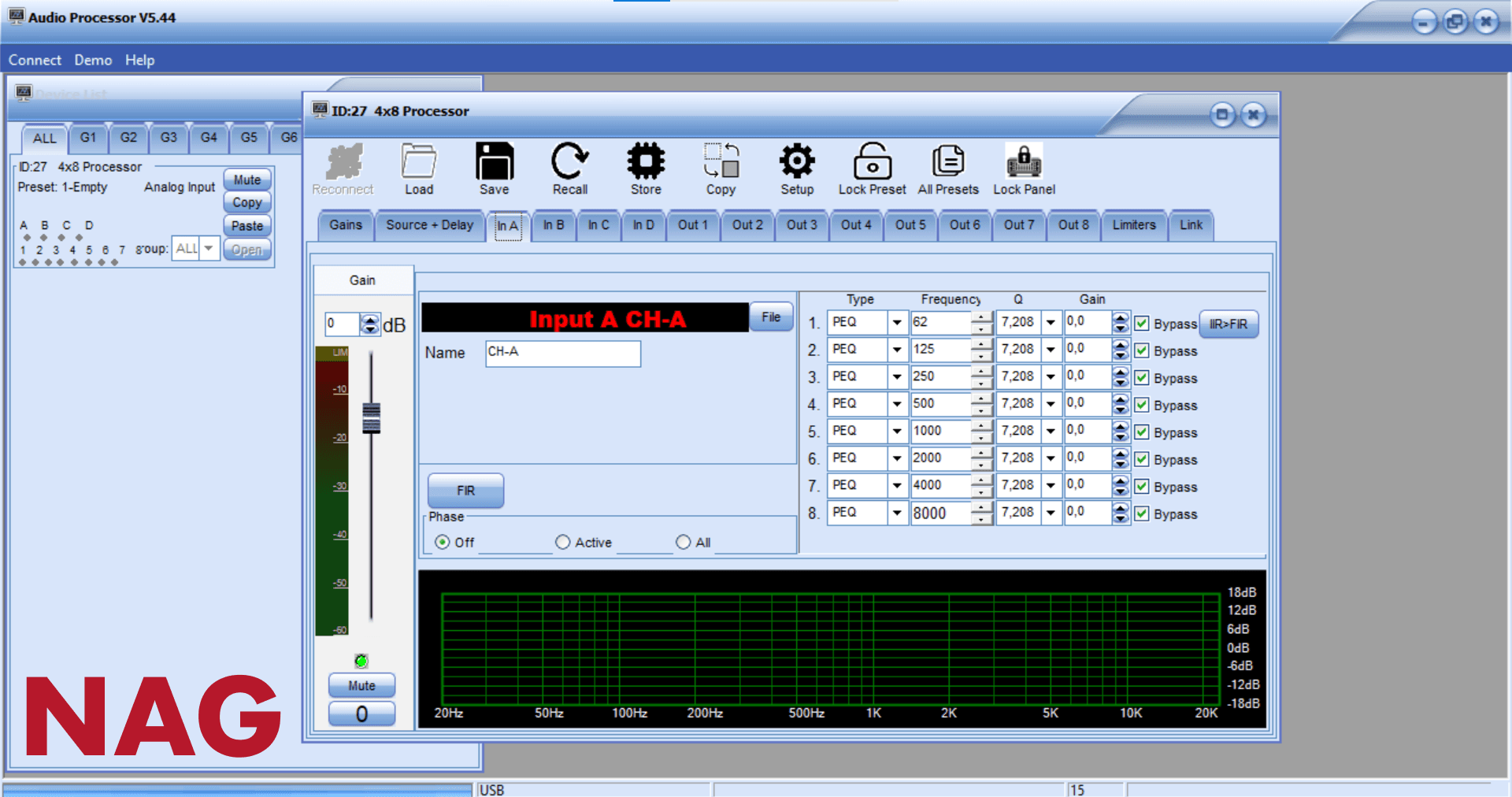

PEQ и фильтры
До 8 полос на канал, переключение IIR↔FIR по каждой полосе, АЧХ в реальном времени.

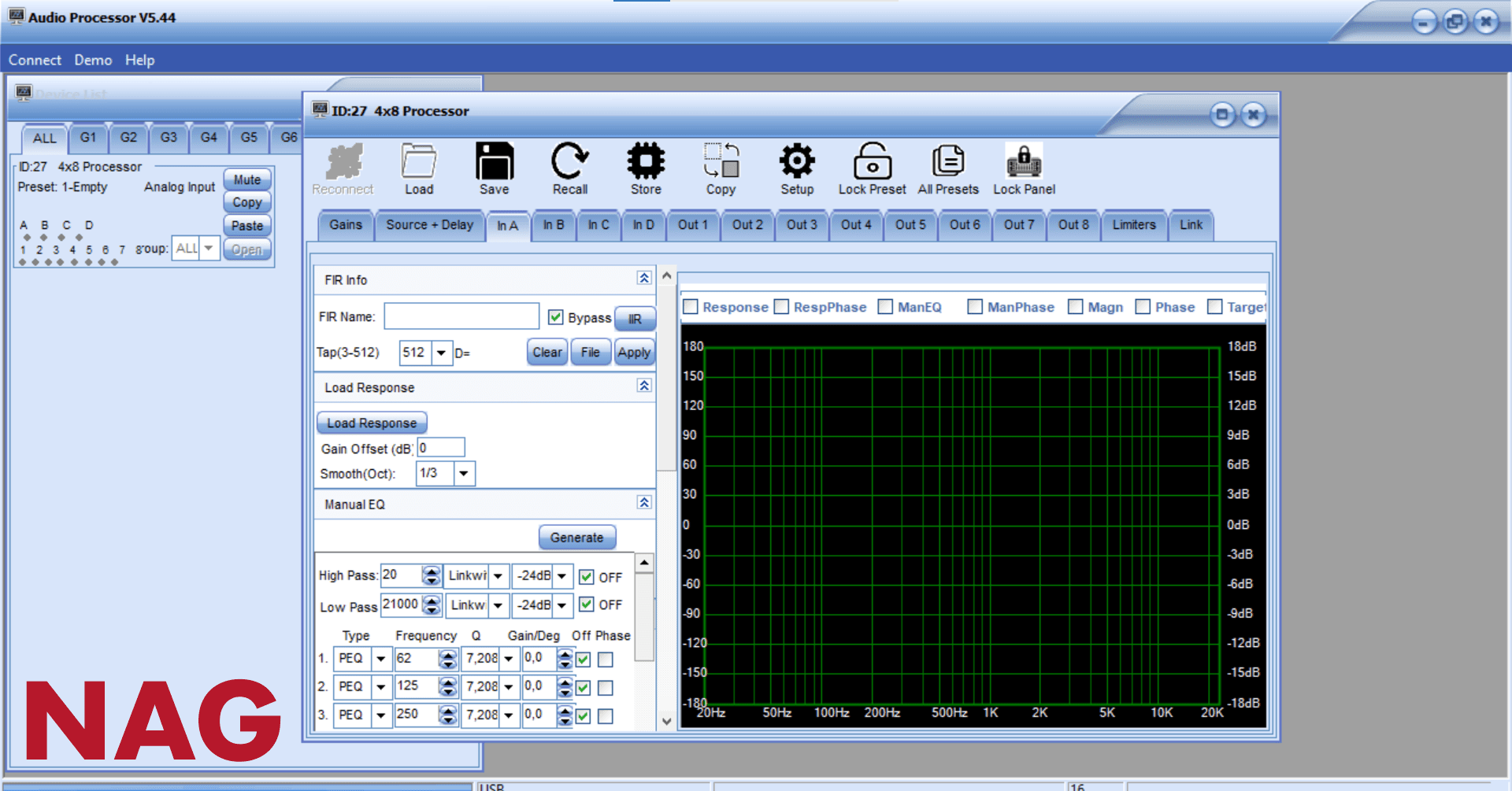

FIR-режим
До 512 taps, загрузка внешнего FIR-файла, настройка сглаживания, фазы и усиления.

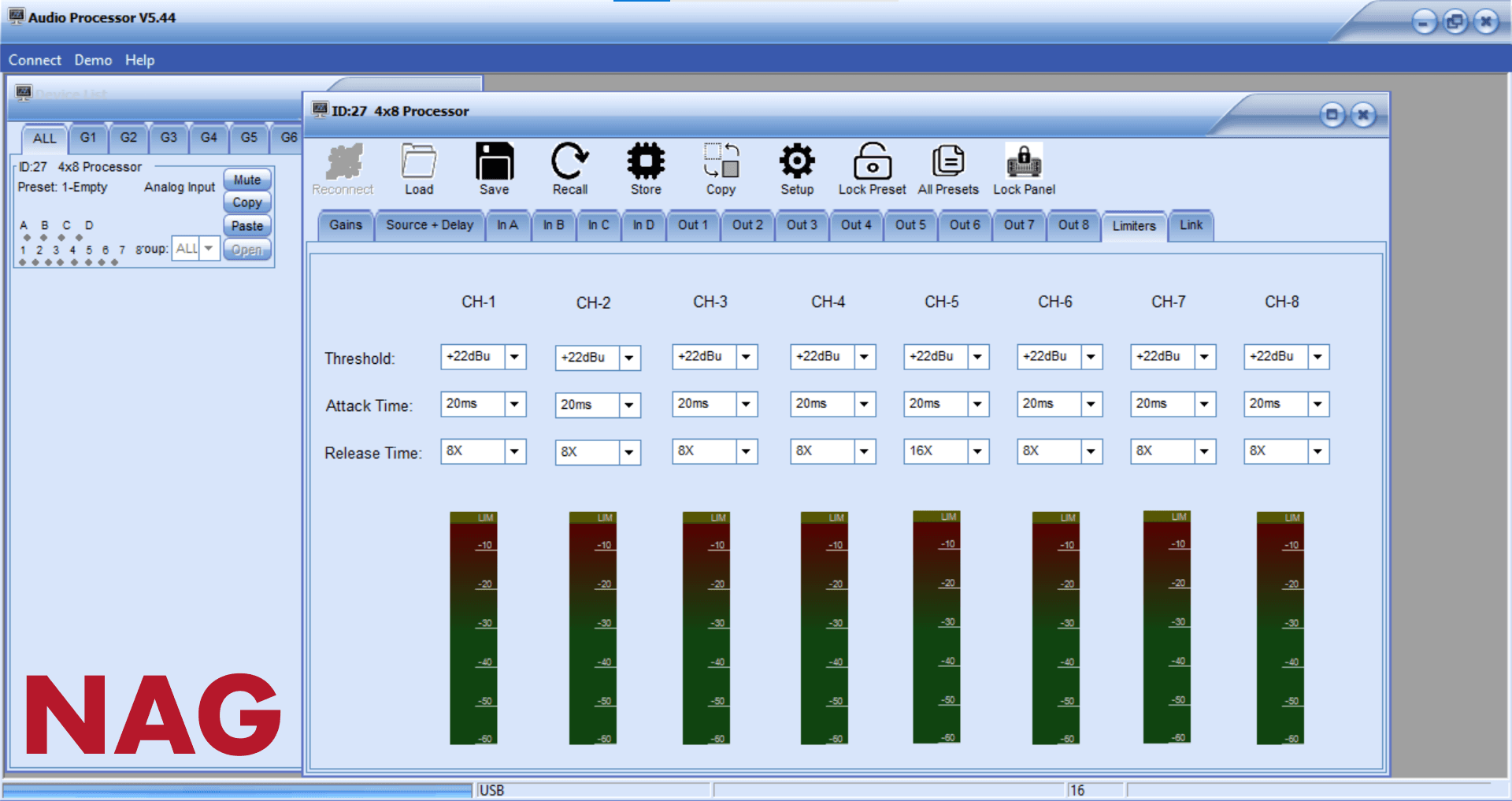

Индикаторы и лимитеры
Поканальные индикаторы уровня с лимитерами и отображением перегрузки.
Характеристики
Аудио-интерфейсы и уровни
| Аудио-интерфейсы | 4 × XLR Female (бал.), 8 × XLR Male (бал.) |
|---|---|
| Импеданс | вход - 20 kΩ, выход - 100 Ω |
| Макс. уровень входа | ≤ +22 dBu |
| Регулировка уровня (вход/выход) | -40 … +12 dB, шаг 0.1 dB |
| Частотный отклик | 20 Hz - 20 kHz (-0.5 dB) |
| SNR / Crosstalk | ≥ 100 dB @ 0 dBu / > 88 dB @ 1 kHz |
| THD+N | < 0.002 % @ 0 dBu, 1 kHz |
Обработка и DSP
| DSP / преобразователи | ADAU1452 (32-bit), ES9018K2M (32-bit A/D и D/A) |
|---|---|
| Выходные фильтры (HPF/LPF) | Linkwitz-Riley, Bessel, Butterworth; 12/18/24/48 dB/oct; 20 Hz-20 kHz, шаг 1 Hz |
| FIR-обработка | 3 - 512 taps / канал, IIR→FIR, импорт внешних FIR |
| Задержка | шаг 21 µs (вход и выход) |
| Пресеты | 24, индивидуальные пароли и блокировка каналов |
Коммутация, питание, габариты
| Коммутация и контроль | USB (plug-n-play), RS-232, RS-485, Ethernet (сетевая группировка), опц. Wi-Fi |
|---|---|
| Питание / потребление | 90 - 245 V AC, 50/60 Hz / ≤ 25 W |
| Габариты / Вес | 485 × 200 × 45 mm (1U), 4 kg |
