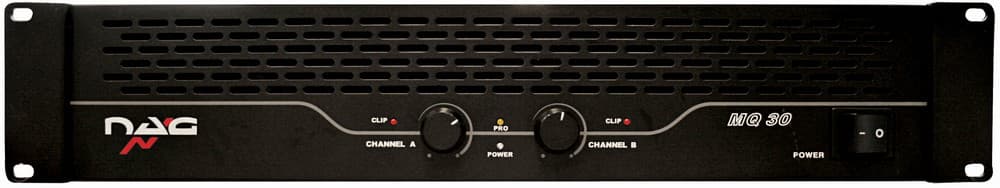

Передняя панель MQ-30, фотография 2011 года
NAG MQ SERIES
Двухканальные усилители класса AB · сняты с производства
Самая доступная серия транзисторных усилителей NAG: выходной каскад класса AB на биполярных транзисторах, трансформаторный блок питания, полностью дискретная схема без микросхем. Мостового режима и балансного входа нет намеренно. Снята с производства — страница сохранена для подбора замены и обслуживания.
Серия NAG MQ — самая доступная линейка транзисторных усилителей мощности NAG. Двухканальный усилитель с выходным каскадом класса AB на биполярных транзисторах и трансформаторным блоком питания. Снята с производства; страница сохранена для владельцев этих усилителей — под подбор замены и обслуживание.
Особенность серии в том, чего в ней нет. Все активные элементы схемы дискретные — ни одной микросхемы. Нет переменной скорости вентилятора: функция удорожает конструкцию и незначительно снижает надёжность. Нет мостового режима — при некорректном использовании он выбил не один усилитель. Задача серии формулировалась как «отличный звук при максимальной надёжности, не повышая цену», и всё лишнее из неё убиралось сознательно.

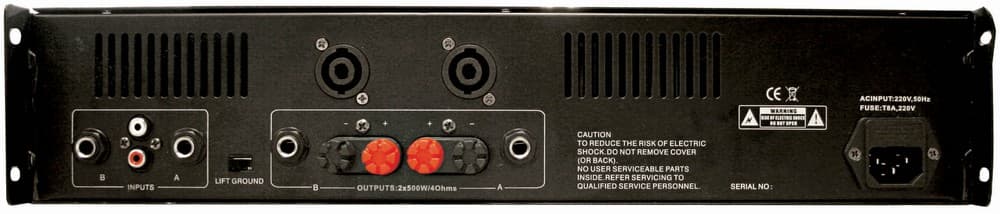

Для коммутации у MQ два типа входных разъёмов и три типа выходных: на вход RCA и джек, на выход SpeakON, клеммы под банан и джек. Балансного входа нет.
MQ-10
2 × 200 Вт на 4 Ω и 2 × 130 Вт на 8 Ω (RMS, 1 кГц, THD 0,05 %). Вес 9,5 кг.
MQ-20
2 × 350 Вт на 4 Ω и 2 × 250 Вт на 8 Ω (RMS, 1 кГц, THD 0,05 %). Вес 11,5 кг.
MQ-30
2 × 500 Вт на 4 Ω и 2 × 350 Вт на 8 Ω (RMS, 1 кГц, THD 0,05 %). Вес 13,5 кг.
Чем заменить
Прямого преемника у MQ нет: серия строилась вокруг трансформаторного питания и класса AB, а актуальная линейка — Class-TD. По уровню мощности ближайшие модели — NAG TD-30 и TD-40. Если усилитель нужен для встраивания в акустику, смотрите модули TDS / TDH.
По ремонту и обслуживанию архивных MQ — свяжитесь с нами.
Конструкция серии MQ
Только дискретные элементы
Все активные элементы схемы дискретные — ни одной микросхемы, только транзисторы.

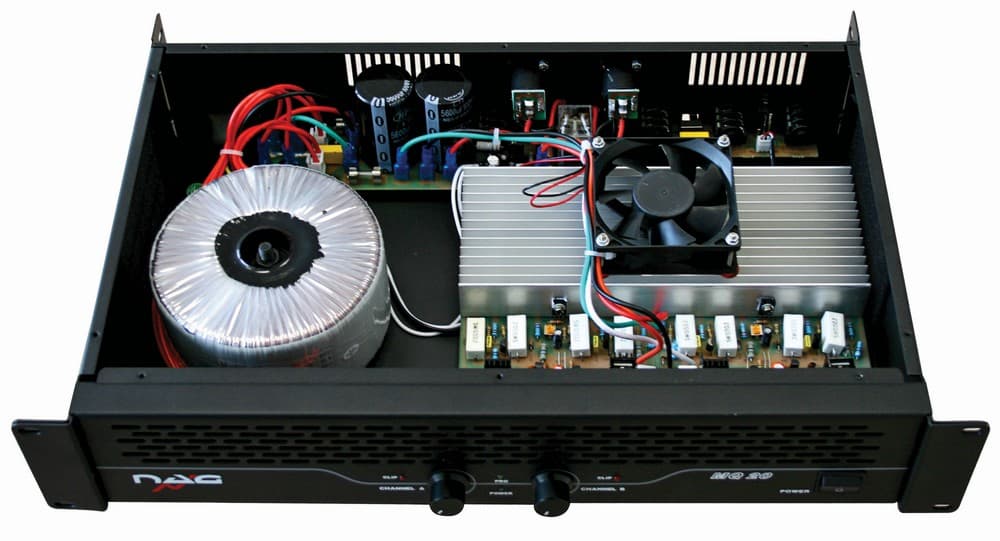

Трансформаторный блок питания
Тороидальный трансформатор и классический выходной каскад на биполярных транзисторах.
Односторонний монтаж
Плата основного блока с односторонним монтажом — усилитель разбирается и обслуживается без специальной оснастки.
Моста нет намеренно
Мост и параллельный режим не заводились в конструкцию: при некорректном использовании они чаще всего и выводили усилители из строя.
Характеристики
Сравнение моделей
| MQ-10 | MQ-20 | MQ-30 | |
|---|---|---|---|
| 8 Ω, RMS, 1 кГц, THD 0,05 % | 2 × 130 Вт | 2 × 250 Вт | 2 × 350 Вт |
| 4 Ω, RMS, 1 кГц, THD 0,05 % | 2 × 200 Вт | 2 × 350 Вт | 2 × 500 Вт |
| 2 Ω | — | — | — |
| Мост | — | — | — |
| Вес | 9,5 кг | 11,5 кг | 13,5 кг |
Общие характеристики
| Тип выходного каскада | Класс AB, биполярные транзисторы |
|---|---|
| Блок питания | Трансформаторный, тороидальный |
| Рабочая частота | 10 Гц – 50 кГц, −1,5 дБ |
| Входная чувствительность | 0,77 В |
| Максимальный входной уровень | 21 dBv / 9 В |
| Отношение сигнал/шум (A-weighted) | > 90 дБ |
| Переходное затухание | > 70 дБ |
| Демпинг-фактор (1 кГц, 8 Ω) | > 350 |
| Габариты (Ш × В × Г) | 482 × 88 × 314 мм, 2 U |
Коммутация
| Входы | RCA и джек 6,3 мм на канал |
|---|---|
| Балансный вход | Не предусмотрен |
| Выходы | SpeakON, клеммы под банан, джек 6,3 мм |
| Мост / параллель | Не предусмотрены |
| Питание | 220 В, 50 Гц |
| Сетевой предохранитель | T8A, 220 В |
