Флагман серии
QM-400
Флагманский четырёхканальный усилитель мощности Class-TD. Полная автономность четырёх независимых каналов даёт высокую надёжность; по элементам и сервису QM-400 унифицирован с модулями NAG TDS/TDH - схемотехнически это четыре модуля TDS/TDH-20 в одном корпусе.
4 × 2400 Вт (4 Ω)Class-TDbridge 2 × 4200 ВтSpeakOn

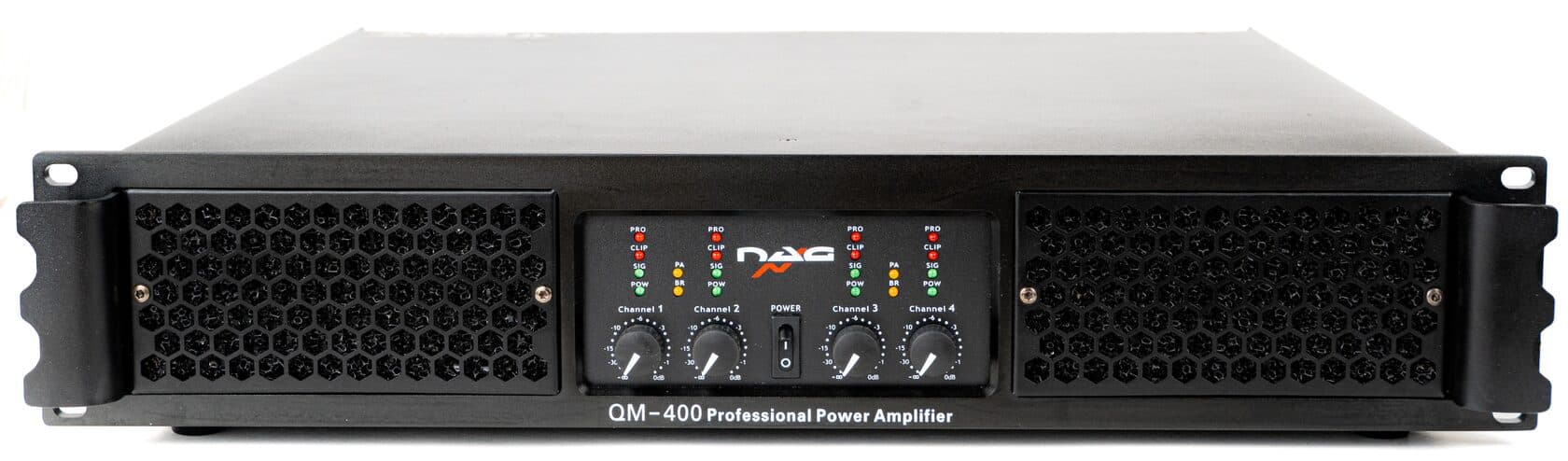

QM-400 · Front panel
Конструкция
Четыре канала в одном шасси.

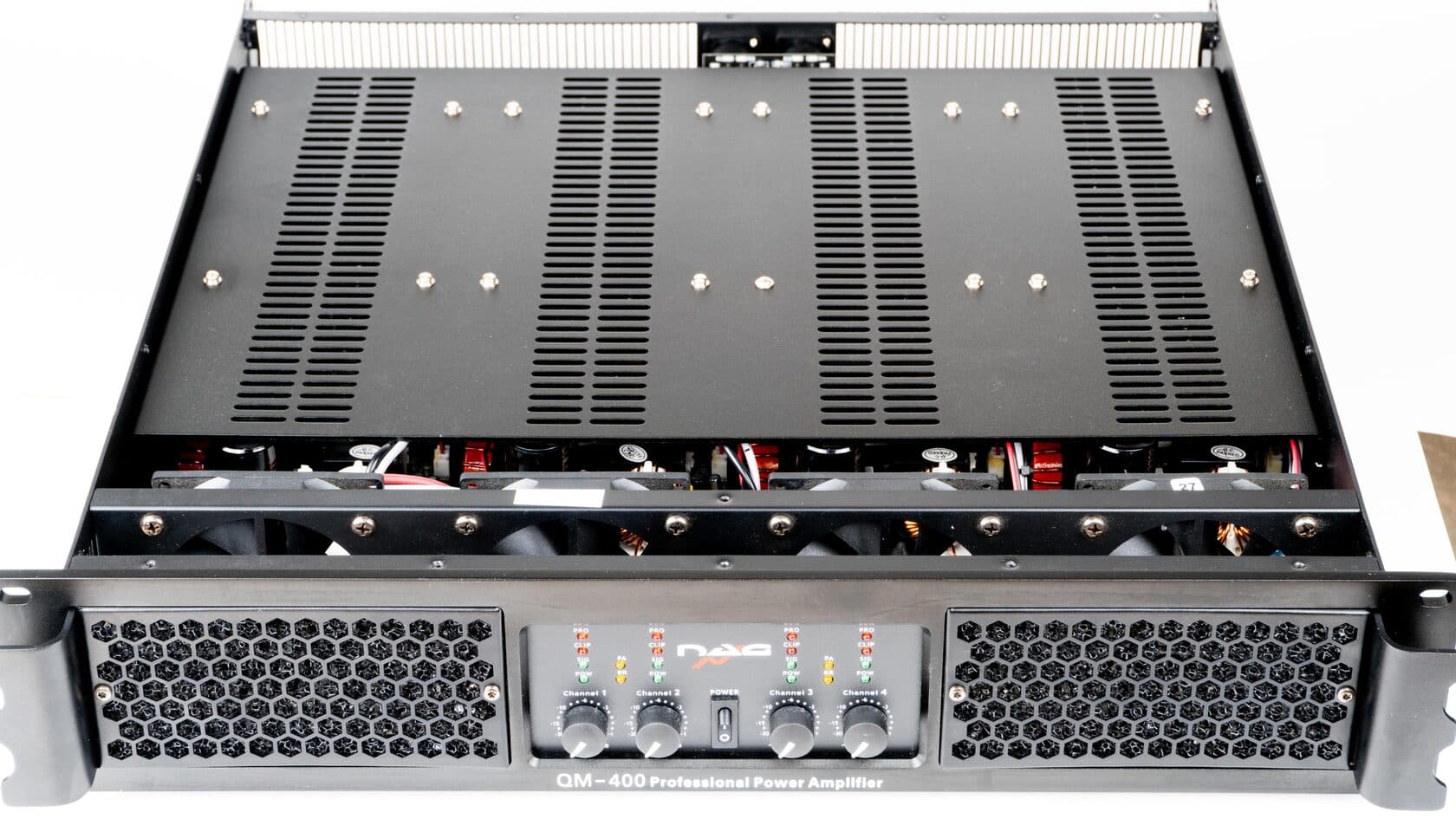

QM-400 объединяет четыре автономных канала Class‑TD. Каждый канал имеет собственный блок питания: это снижает взаимное влияние каналов и позволяет усилителю продолжать работу даже при отключении одного из них.
Мощность на 4 Ω
4 × 2400 Вт
Класс
Class-TD
Демпинг-фактор
950
Характеристики
Четырёхканальный режим
Четырёхканальный режим
| Мощность 8 Ω (RMS, 1 кГц, 1% THD) | 4 × 1200 Вт |
|---|---|
| Мощность 4 Ω (RMS, 1 кГц, 1% THD) | 4 × 2400 Вт |
| Мощность 2 Ω (RMS, 1 кГц, 1% THD) | 4 × 2400 Вт |
Мостовой режим (bridge)
Мостовой режим (bridge)
| Мощность 8 Ω (EIA, 1 кГц, 1% THD) | 2 × 3800 Вт |
|---|---|
| Мощность 4 Ω (EIA, 1 кГц, 1% THD) | 2 × 4200 Вт |
Общие характеристики
Общие характеристики
| Максимальное искажение (8 Ω) | 0.1 % |
|---|---|
| Частотный диапазон | 20 Гц - 20 кГц, ±0.1 дБ |
| Уровень шума | -99 дБ |
| Демпинг-фактор | 950 |
| Тип выходного каскада | Class-TD |
| Входная чувствительность | 1.0 В · 1.4 В · 2.0 В |
| Входной импеданс | >10 кОм (балансный и небалансный) |

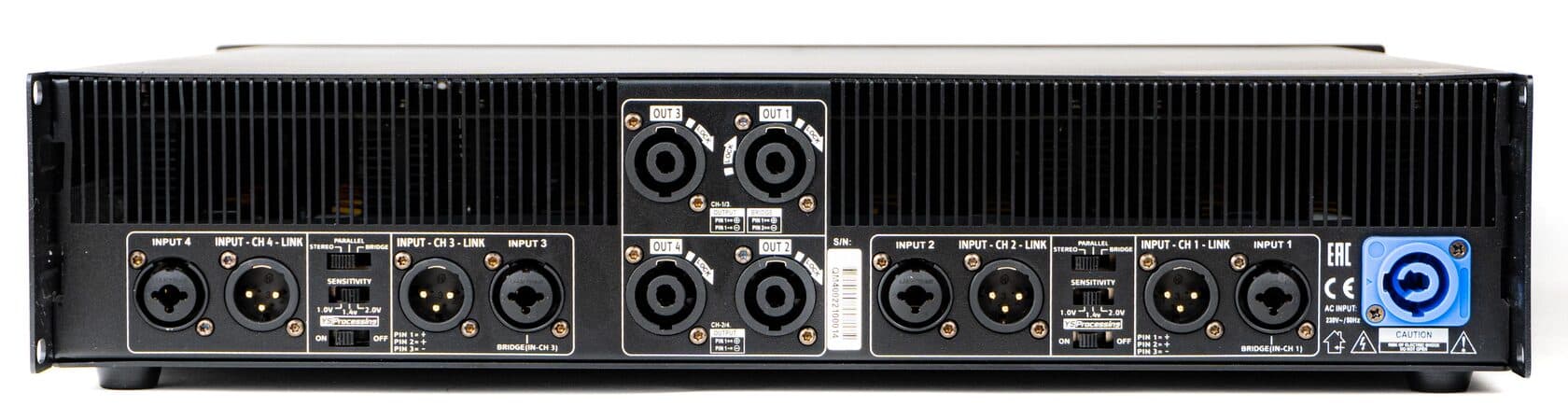

| Выходные коннекторы | SpeakOn (по одному на канал) |
| Входные коннекторы | XLR M/F, пара на канал, режим LINK |
| Защита | short circuit, open circuit, thermal, RF, On/Off muting, DC fault shutdown, active inrush limiting |
| Питание (100-120 В, 50/60 Гц) | 25 A / 250 В |
| Питание (200-240 В, 50 Гц) | 15 A / 250 В |
| Габариты | 483 × 463 × 88 мм |
| Вес (брутто) | 17.3 кг |
