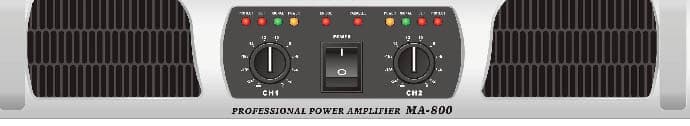

Передняя панель MA-800: аттенюаторы каналов, индикация состояния по каждому каналу, радиаторы по краям
NAG MA SERIES
Двухканальные усилители 2 U для низкоомной нагрузки · сняты с производства
Единственная транзисторная серия NAG, у которой мощность нормировалась вплоть до 2 Ω в стерео и до 4 Ω в мосте. Корпус 2 U глубиной 453 мм, трансформаторное питание, выходной каскад на биполярных транзисторах. Прямой предшественник старших моделей QM. Снята с производства — страница сохранена для подбора замены и обслуживания.
Серия NAG MA — двухканальные усилители мощности в корпусе 2 U глубиной 453 мм. Серия выделяется одним: это единственная транзисторная линейка NAG, для которой мощность нормировалась на 2 Ω в стерео и на 4 Ω в мосте. Всё остальное — трансформаторный блок питания, выходной каскад на биполярных транзисторах — общее с соседними сериями. Снята с производства; страница сохранена для владельцев этих усилителей — под подбор замены и обслуживание.
MA — прямой предшественник старших QM. Модель QM-60 выросла из MA-600: полностью переделанная система защит и дополнительные вентиляторы охлаждения при том же корпусе 482 × 88 × 453 мм.
MA-400
2 × 750 Вт на 4 Ω, 2 × 500 Вт на 8 Ω, 2 × 1100 Вт на 2 Ω, 2000 Вт в мосте на 4 Ω (RMS, 1 кГц, THD 0,05 %). Вес 23 кг.
MA-600
2 × 1150 Вт на 4 Ω, 2 × 750 Вт на 8 Ω, 2 × 1600 Вт на 2 Ω, 2600 Вт в мосте на 4 Ω. Вес 25 кг.
MA-800
2 × 1500 Вт на 4 Ω, 2 × 1000 Вт на 8 Ω, 2 × 2000 Вт на 2 Ω, 3200 Вт в мосте на 4 Ω. Вес 26 кг. Старшая модель серии.
Чем заменить
Актуальные усилители серии TD развивают заявленную мощность без мостового включения и штатно работают на 2 Ω — то есть закрывают задачу MA напрямую: TD-80 и TD-100 дают 2 × 1400 и 2 × 2400 Вт на 4 Ω при весе около 8 кг. Для многоканального решения — NAG QM-400.
По ремонту и обслуживанию архивных MA — свяжитесь с нами.
Конструкция серии MA
Мощность нормирована до 2 Ω
Единственная транзисторная серия NAG, для которой производитель публиковал мощность на 2 Ω в стерео — 2 × 1100…2000 Вт.
Мост на 4 Ω
Мостовой режим нормирован не только на 8 Ω, но и на 4 Ω: до 3200 Вт у MA-800.
Трансформаторный блок питания
Тороидальный трансформатор и выходной каскад на биполярных транзисторах.
Глубокий корпус 2 U
482 × 88 × 453 мм — на 70 мм глубже серии RD; тот же типоразмер, что у старших QM-60 и QM-80.
Характеристики
Сравнение моделей
| MA-400 | MA-600 | MA-800 | |
|---|---|---|---|
| 8 Ω, RMS, 1 кГц, THD 0,05 % | 2 × 500 Вт | 2 × 750 Вт | 2 × 1000 Вт |
| 4 Ω, RMS, 1 кГц, THD 0,05 % | 2 × 750 Вт | 2 × 1150 Вт | 2 × 1500 Вт |
| 2 Ω, RMS, 1 кГц, THD 0,05 % | 2 × 1100 Вт | 2 × 1600 Вт | 2 × 2000 Вт |
| Мост, 8 Ω | 1500 Вт | 2200 Вт | 2700 Вт |
| Мост, 4 Ω | 2000 Вт | 2600 Вт | 3200 Вт |
| Вес | 23 кг | 25 кг | 26 кг |
Общие характеристики
| Тип выходного каскада | Биполярные транзисторы |
|---|---|
| Блок питания | Трансформаторный, тороидальный |
| Рабочая частота | 10 Гц – 50 кГц, −1,5 дБ |
| Входная чувствительность | 0,77 В / 26 дБ / 1,4 В, переключаемая |
| Максимальный входной уровень | 21 dBv / 9 В |
| Входной импеданс | 20 кОм, активный балансный |
| Отношение сигнал/шум (A-weighted) | > 105 дБ |
| Переходное затухание | > 80 дБ |
| Демпинг-фактор (1 кГц, 8 Ω) | > 450 |
| Габариты (Ш × В × Г) | 482 × 88 × 453 мм, 2 U |

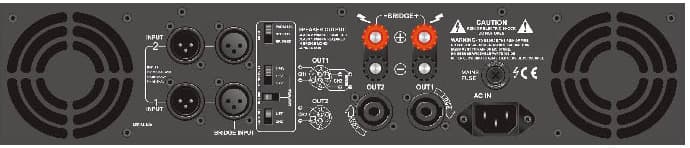

Коммутация и охлаждение
| Входы | Балансный XLR на канал плюс отдельный BRIDGE INPUT |
|---|---|
| Выходы | SpeakON и клеммы под банан; отдельные клеммы моста |
| Режимы | Стерео / мост / параллель, переключатели на задней панели |
| Охлаждение | Два вентилятора на задней панели |
