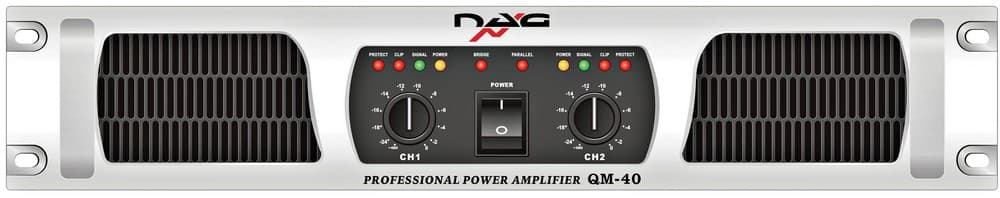

Передняя панель QM-40 до редизайна 2012 года, фотография 2011 года
NAG QM SERIES
Двухканальные усилители 2 U классов AB и H · сняты с производства
Старшая транзисторная серия NAG: пять моделей в корпусе 2 U, выходной каскад класса AB или H на биполярных транзисторах, трансформаторное питание, мост и параллельный режим, переключаемая входная чувствительность. Снята с производства — страница сохранена для подбора замены и обслуживания.
Серия NAG QM — старшая транзисторная линейка NAG: пять моделей в корпусе 2 U плюс отдельно стоящая QM-1. Выходной каскад на биполярных транзисторах, трансформаторный блок питания, мост и параллельный режим, переключаемая входная чувствительность. Серия снята с производства; страница сохранена для владельцев этих усилителей — под подбор замены и обслуживание.
QM-35 и QM-40 собраны по принципу одной платы и различаются именно выходным каскадом: у QM-35 он класса AB, у QM-40 — класса H. Один модуль вместо нескольких заметно сократил вес и габариты, а тонко настроенное охлаждение сделало эти модели тихими даже на больших мощностях.
В 2012 году серия получила чёрную переднюю панель и обновлённый модельный ряд. На фотографиях этой страницы — панель до редизайна.
QM-25
2 × 450 Вт на 4 Ω, 2 × 300 Вт на 8 Ω, 2 × 600 Вт на 2 Ω (RMS, 1 кГц, THD 0,05 %). Сетевой предохранитель 6,3 А. Младшая модель серии.
QM-35
2 × 600 Вт на 4 Ω, 2 × 400 Вт на 8 Ω, 2 × 800 Вт на 2 Ω. Выходной каскад класса AB. Сетевой предохранитель 8,0 А.
QM-40
2 × 750 Вт на 4 Ω, 2 × 500 Вт на 8 Ω, 2 × 1000 Вт на 2 Ω. Выходной каскад класса H — единственное конструктивное отличие от QM-35, плата у них общая. Сетевой предохранитель 10 А.
QM-60
2 × 1200 Вт на 4 Ω, 2 × 800 Вт на 8 Ω, 2 × 1600 Вт на 2 Ω. Дальнейшее развитие модели MA-600: полностью переделана система защит и установлены дополнительные вентиляторы охлаждения. Корпус глубже — 453 мм против 380 мм у младших моделей.
QM-80
2 × 1500 Вт на 4 Ω, 2 × 1000 Вт на 8 Ω, 2 × 2000 Вт на 2 Ω, 3400 Вт в мосте на 4 Ω. Старшая модель серии в трансформаторном корпусе.
QM-1
Единственная модель серии с импульсным блоком питания: 2 × 2000 Вт на 4 Ω при весе 10 кг. Более мощная и при этом почти вдвое более лёгкая, чем QM-80.
Чем заменить
Прямой преемник старших моделей — NAG QM-400: четыре автономных канала Class-TD в одном корпусе вместо двух каналов класса AB. Для двухканальной замены — серия TD: TD-100 даёт 2 × 2400 Вт на 4 Ω при весе 8,5 кг против 26 кг у QM-80.
По ремонту и обслуживанию архивных QM — свяжитесь с нами.
Конструкция серии QM
Одна плата на модель

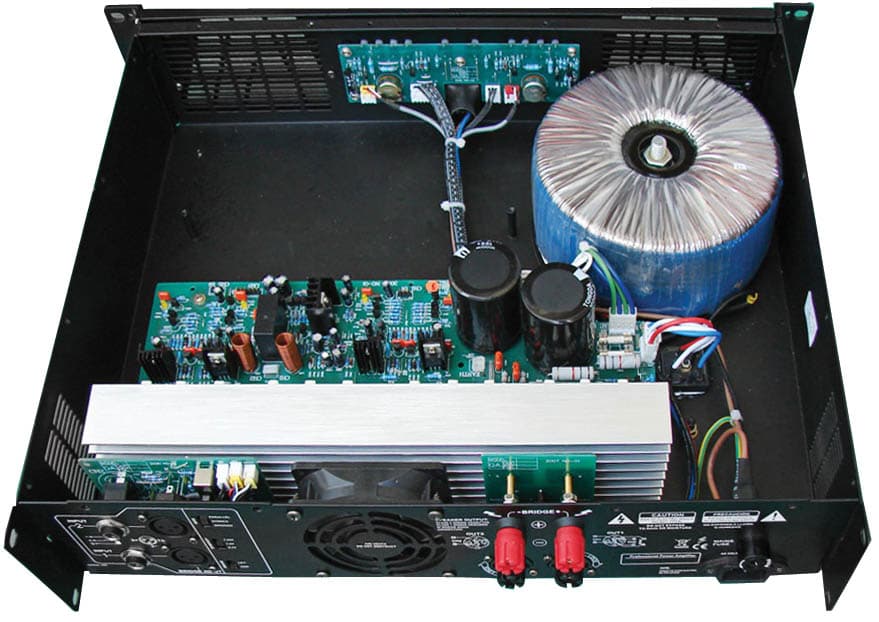

QM-35 и QM-40 собраны по принципу одной платы и различаются типом выходного каскада: AB у QM-35, H у QM-40.
Три уровня чувствительности
Переключатель на задней панели: 1,44 В, 1,0 В и 0,77 В.
Мост и параллель
Режимы PARALLEL / STEREO / BRIDGED переключаются на задней панели; для моста выведены отдельные клеммы.
Тихое охлаждение
Тонко настроенная система охлаждения; у QM-60 и QM-80 переработана защита и добавлены вентиляторы.
Характеристики
Сравнение моделей
| QM-25 | QM-35 | QM-40 | QM-60 | QM-80 | |
|---|---|---|---|---|---|
| 8 Ω, RMS, 1 кГц, THD 0,05 % | 2 × 300 Вт | 2 × 400 Вт | 2 × 500 Вт | 2 × 800 Вт | 2 × 1000 Вт |
| 4 Ω, RMS, 1 кГц, THD 0,05 % | 2 × 450 Вт | 2 × 600 Вт | 2 × 750 Вт | 2 × 1200 Вт | 2 × 1500 Вт |
| 2 Ω, RMS, 1 кГц, THD 0,05 % | 2 × 600 Вт | 2 × 800 Вт | 2 × 1000 Вт | 2 × 1600 Вт | 2 × 2000 Вт |
| Мост, 8 Ω | 800 Вт | 1100 Вт | 1300 Вт | 2200 Вт | 2700 Вт |
| Мост, 4 Ω | 1050 Вт | 1400 Вт | 1700 Вт | 2600 Вт | 3400 Вт |
| Переходное затухание | > 70 дБ | > 70 дБ | > 70 дБ | > 80 дБ | > 80 дБ |
| Габариты (Ш × В × Г) | 482 × 88 × 380 | 482 × 88 × 380 | 482 × 88 × 380 | 482 × 88 × 453 | 482 × 88 × 453 |
| Вес | 14 кг | 16 кг | 17 кг | 25 кг | 26 кг |
Общие характеристики
| Тип выходного каскада | Биполярные транзисторы; класс AB (QM-35), класс H (QM-40) |
|---|---|
| Блок питания | Трансформаторный, тороидальный |
| Рабочая частота | 10 Гц – 50 кГц, −1,5 дБ |
| Входная чувствительность | 0,77 В / 26 дБ / 1,4 В |
| Максимальный входной уровень | 21 dBv / 9 В |
| Входной импеданс | 20 кОм |
| Отношение сигнал/шум (A-weighted) | > 105 дБ |
| Демпинг-фактор (1 кГц, 8 Ω) | > 500 |
QM-25 / QM-35 / QM-40
| Интермодуляционные искажения (60 Гц и 7 кГц, 4:1) | < 0,038 % |
|---|---|
| Сетевой предохранитель | 6,3 А (QM-25), 8,0 А (QM-35), 10 А (QM-40) |
Коммутация
| Входы | XLR и джек 6,3 мм на канал, плюс вход BRIDGE INPUT |
|---|---|
| Выходы | SpeakON и клеммы под банан; отдельные клеммы моста |

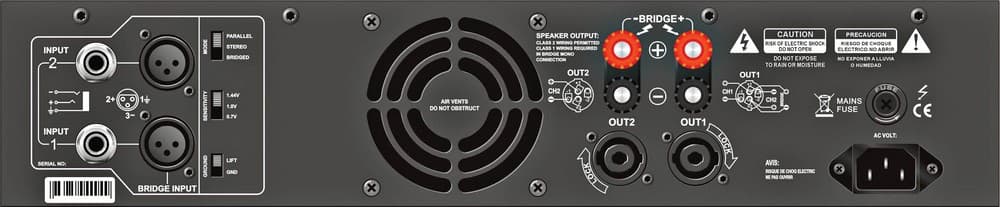

| Режимы | PARALLEL / STEREO / BRIDGED, переключатель на задней панели |
| Чувствительность | Переключатель 1,44 В / 1,0 В / 0,77 В |
| Земля | Переключатель LIFT / GND |
QM-1
| Блок питания | Импульсный |
|---|---|
| Тип выходного каскада | Биполярные транзисторы |
| Мощность 4 Ω | 2 × 2000 Вт |
| Мощность 8 Ω | 2 × 1200 Вт |
| Вес | 10 кг |
| Габариты (Ш × В × Г) | 482 × 88 × 394 мм, 2 U |
Предшественник: серия MA
| MA-600 — 4 Ω | 2 × 1150 Вт |
|---|---|
| MA-600 — 2 Ω | 2 × 1600 Вт |
| MA-800 — 4 Ω | 2 × 1500 Вт |
| MA-800 — 2 Ω | 2 × 2000 Вт |
| Вес | 25 кг обе модели |
| Габариты (Ш × В × Г) | 482 × 88 × 453 мм, 2 U |
