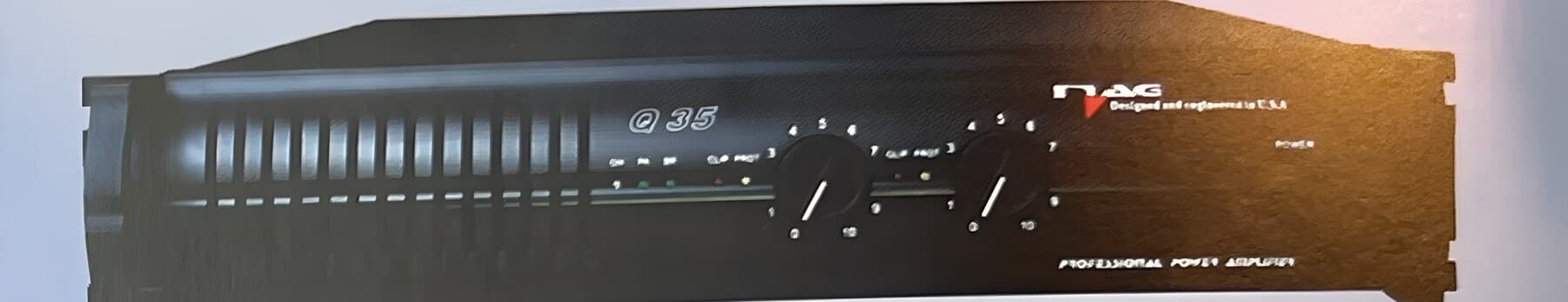

Передняя панель Q-35: два индикатора уровня, аттенюаторы каналов
NAG Q SERIES
Двухканальные усилители 2 U с мостом и параллельным режимом · сняты с производства
Старшая линейка чёрной панели: пять моделей в корпусе 2 U, выходной каскад на биполярных транзисторах, трансформаторный блок питания, переключаемая входная чувствительность, мостовой и параллельный режимы. От серии MQ отличается именно наличием этих режимов и балансного входа. Снята с производства — страница сохранена для подбора замены и обслуживания.
Серия NAG Q — старшая транзисторная линейка поколения чёрной панели, пять моделей в корпусе 2 U. Выходной каскад на биполярных транзисторах, классический трансформаторный блок питания, переключаемая входная чувствительность, мостовой и параллельный режимы. Серия снята с производства; страница сохранена для владельцев этих усилителей — под подбор замены и обслуживание.
Q и MQ выпускались рядом и делили дизайн передней панели, но решали разные задачи. MQ намеренно лишили моста, параллельного режима и балансного входа — ради надёжности и цены. В Q всё это есть, и рассчитана она на инженера, который понимает, что делает с мостом на двухомной нагрузке.
Весь ряд от 2 × 300 до 2 × 700 Вт на 4 Ω уложен в один корпус 482 × 88 × 400 мм; разница между младшей и старшей моделью по весу — пять килограммов.
Q-15
2 × 300 Вт на 4 Ω, 2 × 200 Вт на 8 Ω, 600 Вт в мосте на 8 Ω (RMS, 1 кГц, THD 0,1 %). Вес 13,5 кг.
Q-25
2 × 450 Вт на 4 Ω, 2 × 300 Вт на 8 Ω, 900 Вт в мосте на 8 Ω. Вес 15 кг.
Q-35
2 × 550 Вт на 4 Ω, 2 × 350 Вт на 8 Ω, 1100 Вт в мосте на 8 Ω. Вес 17,5 кг.
Q-40
2 × 600 Вт на 4 Ω, 2 × 400 Вт на 8 Ω, 1200 Вт в мосте на 8 Ω. Вес 17,5 кг.
Q-50
2 × 700 Вт на 4 Ω, 2 × 500 Вт на 8 Ω, 1400 Вт в мосте на 8 Ω. Вес 18,5 кг. Старшая модель серии.
Чем заменить
Прямой преемник — NAG QM-400: четыре автономных канала Class-TD в одном корпусе. Для двухканальной замены по мощности — серия TD, она перекрывает весь ряд Q при вдвое меньшем весе. Соседние архивные линейки: QM и RD.
По ремонту и обслуживанию архивных Q — свяжитесь с нами.
Конструкция серии Q
Трансформаторный блок питания
Классический тороидальный трансформатор и выходной каскад на биполярных транзисторах — без импульсного питания и без микросхем в силовом тракте.
Мост и параллель

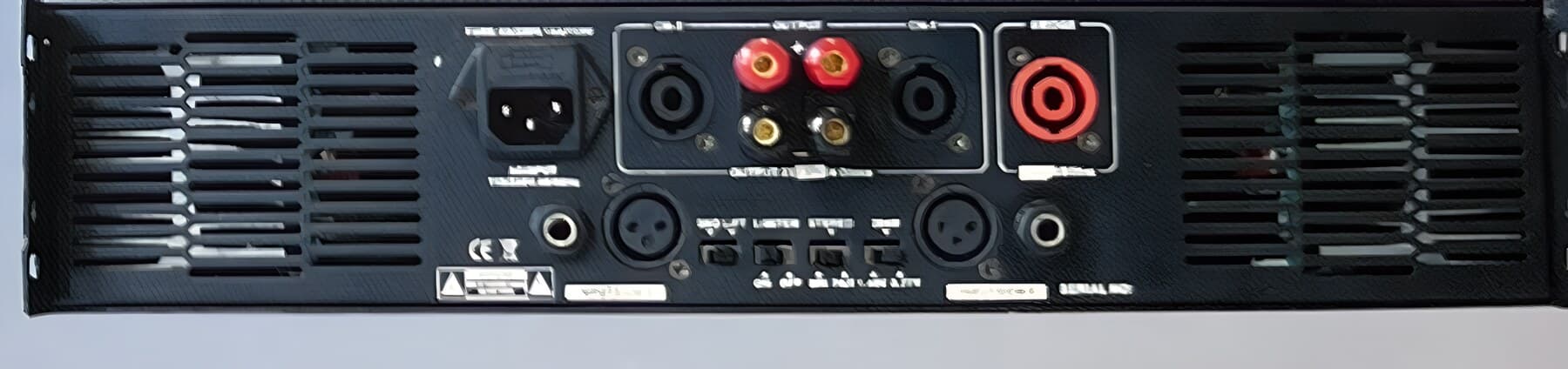

Стерео, мост и параллельный режим переключаются на задней панели. Именно этим Q отличалась от более простой серии MQ того же поколения.
Переключаемая чувствительность
Три уровня входной чувствительности: 0,77 В, 26 дБ и 1,4 В — под пульт, процессор или линейный источник.
Один корпус на всю серию
Все пять моделей в корпусе 482 × 88 × 400 мм: от 2 × 300 до 2 × 700 Вт на 4 Ω при разнице в весе меньше пяти килограммов.
Характеристики
Сравнение моделей
| Q-15 | Q-25 | Q-35 | Q-40 | Q-50 | |
|---|---|---|---|---|---|
| 8 Ω, RMS, 1 кГц, THD 0,1 % | 2 × 200 Вт | 2 × 300 Вт | 2 × 350 Вт | 2 × 400 Вт | 2 × 500 Вт |
| 4 Ω, RMS, 1 кГц, THD 0,1 % | 2 × 300 Вт | 2 × 450 Вт | 2 × 550 Вт | 2 × 600 Вт | 2 × 700 Вт |
| Мост, 8 Ω | 600 Вт | 900 Вт | 1100 Вт | 1200 Вт | 1400 Вт |
| Параллель, 2 Ω | 600 Вт | 900 Вт | 1100 Вт | 1200 Вт | 1400 Вт |
| Вес | 13,5 кг | 15 кг | 17,5 кг | 17,5 кг | 18,5 кг |
Общие характеристики
| Тип выходного каскада | Биполярные транзисторы |
|---|---|
| Блок питания | Трансформаторный, тороидальный |
| Рабочая частота | 10 Гц – 50 кГц, −1,5 дБ |
| Входная чувствительность | 0,77 В / 26 дБ / 1,4 В, переключаемая |
| Максимальный входной уровень | 21 dBv / 9 В |
| Входной импеданс | 20 кОм, активный балансный |
| Отношение сигнал/шум (A-weighted) | > 95 дБ (Q-15, Q-25), > 100 дБ (Q-35, Q-40, Q-50) |
| Переходное затухание | > 70 дБ |
| Демпинг-фактор (1 кГц, 8 Ω) | > 350 |
| Габариты (Ш × В × Г) | 482 × 88 × 400 мм, 2 U |
Коммутация
| Входы | Балансный XLR и балансный джек 6,3 мм на канал |
|---|---|
| Выходы | SpeakON и клеммы под банан |
| Режимы | Стерео / мост / параллель, переключатель на задней панели |
