NAG RD SERIES
Двухканальные усилители 2 U повышенной мощности · сняты с производства
Продолжение серии RF вверх по мощности: тот же принцип коммутации и та же схемотехника выходного каскада, но корпус 2 U и вдвое больший запас. RD-1600 отдаёт 2 × 950 Вт на 4 Ω и 1900 Вт в мосте. Снята с производства — страница сохранена для подбора замены и обслуживания.
Серия NAG RD — продолжение серии RF вверх по мощности. Схемотехника выходного каскада и логика коммутации те же, корпус — 2 U вместо 1 U. Серия снята с производства; страница сохранена для владельцев этих усилителей — под подбор замены и обслуживание.
Практическая разница с RF не только в ваттах. У RD выше демпинг-фактор — больше 500 против 400 у RF — и выше отношение сигнал/шум. Это усилитель под сабвуферную линию и под большие залы, где RF работала на пределе.
RD-1200
2 × 750 Вт на 4 Ω, 2 × 450 Вт на 8 Ω, 1500 Вт в мосте на 8 Ω (RMS, 1 кГц, THD ≤ 0,05 %). Вес 19 кг.
RD-1600
2 × 950 Вт на 4 Ω, 2 × 650 Вт на 8 Ω, 1900 Вт в мосте на 8 Ω. Вес 21 кг. Старшая модель серии.
Чем заменить
По мощности ближайшая пара в актуальной линейке — NAG TD-40 и TD-80: Class-TD, корпус 1 U и 1.5 U вместо 2 U, стабильная работа на 2 Ω без мостового включения. Для многоканального решения — NAG QM-400. Соседние архивные линейки: RF в 1 U и RA — на ступень выше по мощности.
По ремонту и обслуживанию архивных RD — свяжитесь с нами.
Конструкция серии RD
Тот же тракт, другой корпус
RD повторяет коммутацию и схемотехнику выходного каскада серии RF, но собрана в корпусе 2 U вместо 1 U.
Трансформаторный блок питания
Тороидальный трансформатор и выходной каскад на биполярных транзисторах, без импульсного питания.
Мост и параллель
Стерео, мост на 8 Ω и параллельный режим на 2 Ω — режимы задаются переключателями на задней панели.
Демпинг-фактор выше 500
Больший запас по току на низком импедансе: демпинг-фактор > 500 против > 400 у серии RF.
Характеристики
Сравнение моделей
| RD-1200 | RD-1600 | |
|---|---|---|
| 8 Ω, RMS, 1 кГц, THD ≤ 0,05 % | 2 × 450 Вт | 2 × 650 Вт |
| 4 Ω, RMS, 1 кГц, THD ≤ 0,05 % | 2 × 750 Вт | 2 × 950 Вт |
| Мост, 8 Ω | 1500 Вт | 1900 Вт |
| Параллель, 2 Ω | 1500 Вт | 1900 Вт |
| Вес | 19 кг | 21 кг |
Общие характеристики
| Тип выходного каскада | Биполярные транзисторы |
|---|---|
| Блок питания | Трансформаторный, тороидальный |
| Рабочая частота | 10 Гц – 50 кГц, −1,5 дБ |
| Входная чувствительность | 0,77 В / 26 дБ / 1,4 В, переключаемая |
| Максимальный входной уровень | 21 dBv / 9 В |
| Входной импеданс | 20 кОм, активный балансный |
| Отношение сигнал/шум (A-weighted) | > 105 дБ |
| Переходное затухание | > 70 дБ |
| Демпинг-фактор (1 кГц, 8 Ω) | > 500 |
| Габариты (Ш × В × Г) | 482 × 88 × 380 мм, 2 U |

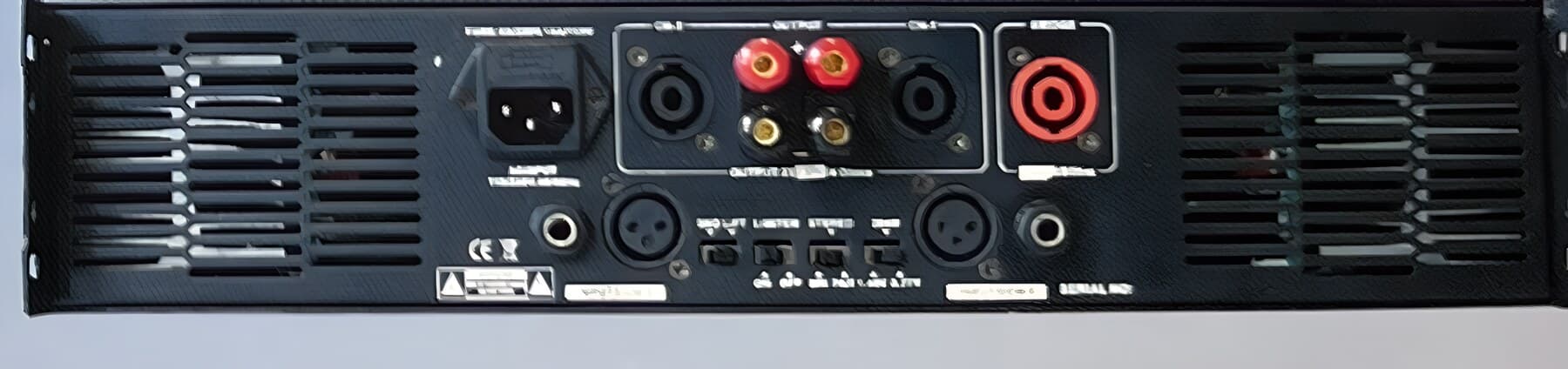

Коммутация
| Входы | Балансный XLR и балансный джек 6,3 мм на канал |
|---|---|
| Выходы | SpeakON и клеммы под банан; отдельная клемма моста |
| Режимы | Стерео / мост / параллель, переключатели на задней панели |
