Передняя панель RA-2600
NAG RA SERIES
Старшая транзисторная пара 2 U · снята с производства
Вершина транзисторной линейки NAG до перехода на Class-TD: две модели в корпусе 2 U, до 2 × 1950 Вт на 4 Ω. Принудительное охлаждение двумя вентиляторами, демпинг-фактор выше 550, переходное затухание больше 80 дБ. Снята с производства — страница сохранена для подбора замены и обслуживания.
Серия NAG RA — старшая транзисторная пара линейки: 2 × 1550 и 2 × 1950 Вт на 4 Ω в корпусе 2 U. Это верхняя точка, до которой линейка дошла на классическом трансформаторном питании; всё, что мощнее, в NAG строилось уже на Class-TD. Серия снята с производства; страница сохранена для владельцев этих усилителей — под подбор замены и обслуживание.
От младших серий RA отличается не только ваттами. Демпинг-фактор выше 550 и переходное затухание больше 80 дБ — оба показателя лучшие в транзисторной линейке того поколения. Охлаждение принудительное, двумя вентиляторами на задней панели.
RA-2600
2 × 1550 Вт на 4 Ω, 2 × 1000 Вт на 8 Ω (RMS, 1 кГц, THD 0,1 %). Вес 24 кг.
RA-3200
2 × 1950 Вт на 4 Ω, 2 × 1350 Вт на 8 Ω. Вес 26 кг. Старшая модель транзисторной линейки NAG.
Чем заменить
NAG TD-100 — 2 × 2400 Вт на 4 Ω, то есть выше всей серии RA, при весе 8,5 кг против 26 и корпусе 1.5 U. Для многоканального решения — NAG QM-400. Соседняя архивная линейка на ступень ниже — RD.
По ремонту и обслуживанию архивных RA — свяжитесь с нами.
Конструкция серии RA
Максимум для трансформаторного питания
2 × 1950 Вт на 4 Ω в корпусе 2 U — предел, дальше которого линейка без перехода на Class-TD уже не росла.
Два вентилятора
Принудительный обдув двумя вентиляторами, вынесенными на заднюю панель.
Демпинг-фактор выше 550
Самый высокий показатель в транзисторной линейке NAG того поколения — выше, чем у RD и Q.
Переходное затухание > 80 дБ
Разделение каналов на 10 дБ лучше, чем у серий RF, RD и Q того же поколения.
Характеристики
Сравнение моделей
| RA-2600 | RA-3200 | |
|---|---|---|
| 8 Ω, RMS, 1 кГц, THD 0,1 % | 2 × 1000 Вт | 2 × 1350 Вт |
| 4 Ω, RMS, 1 кГц, THD 0,1 % | 2 × 1550 Вт | 2 × 1950 Вт |
| Вес | 24 кг | 26 кг |
Общие характеристики
| Тип выходного каскада | Биполярные транзисторы |
|---|---|
| Блок питания | Трансформаторный, тороидальный |
| Рабочая частота | 10 Гц – 50 кГц, −1,5 дБ |
| Входная чувствительность | 0,77 В / 26 дБ / 1,4 В, переключаемая |
| Максимальный входной уровень | 21 dBv / 9 В |
| Входной импеданс | 20 кОм, активный балансный |
| Отношение сигнал/шум (A-weighted) | > 105 дБ |
| Переходное затухание | > 80 дБ |
| Демпинг-фактор (1 кГц, 8 Ω) | > 550 |
| Габариты (Ш × В × Г) | 482 × 88 × 385 мм, 2 U |

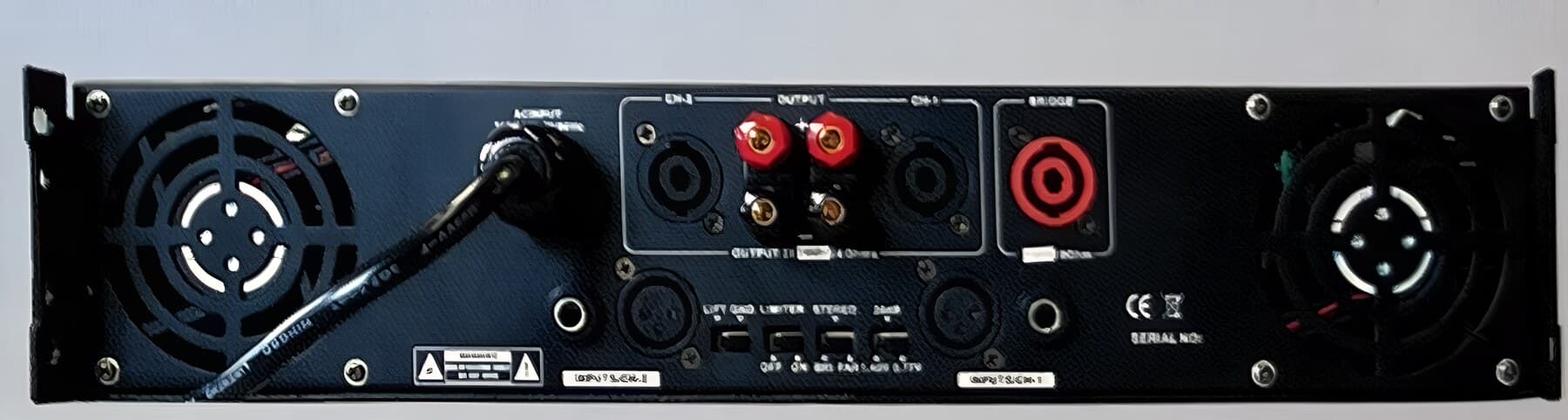

Коммутация и охлаждение
| Входы | Балансный XLR и балансный джек 6,3 мм на канал |
|---|---|
| Выходы | SpeakON и клеммы под банан; отдельная клемма моста |
| Режимы | Стерео / мост / параллель, переключатели на задней панели |
| Охлаждение | Два вентилятора на задней панели |
